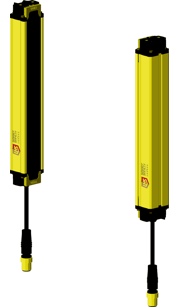

| ·光同步，簡化布線提高安裝效率 ·檢測高度最大可達1960mm，且穩定對光距離可達16m ·獨特的減振設計，良好的抗振性 ·高防護等級：IP65防護等級 ·抗光干擾和電磁干擾能力強，性能穩定 ·體積小巧，外觀精美，性能卓越 ·適用于自動化領域、機械壓力機、液壓機、剪板機、折彎?rùn)C(jī)等危險場合的安全防護 ·通過TüV認證，安全等級達到Type4/Cat.4/PLe/SIL3 |
| ▊ | 規格型號表 |
檢測精度14mm系列 | ||||||
規格型號 | 光束數 | 光軸間距 | 保護高度 | 產品總長度 | 整機MTTFd（year） | 整機MTTF（year） |
LSMT-14-140H | 13 | 10 | 120 | 145 | 441.87 | 80.53 |
LSMT-14-220H | 21 | 10 | 200 | 225 | 369.72 | 65.27 |
LSMT-14-300H | 29 | 10 | 280 | 305 | 317.82 | 54.87 |
LSMT-14-380H | 37 | 10 | 360 | 385 | 278.70 | 47.33 |
LSMT-14-460H | 45 | 10 | 440 | 465 | 248.15 | 41.61 |
LSMT-14-540H | 53 | 10 | 520 | 545 | 223.64 | 37.13 |
LSMT-14-620H | 61 | 10 | 600 | 625 | 203.54 | 33.52 |
LSMT-14-700H | 69 | 10 | 680 | 705 | 186.75 | 30.54 |
LSMT-14-780H | 77 | 10 | 760 | 785 | 172.52 | 28.06 |
LSMT-14-860H | 85 | 10 | 840 | 865 | 160.31 | 25.94 |
LSMT-14-940H | 93 | 10 | 920 | 945 | 149.71 | 24.13 |
LSMT-14-1020H | 101 | 10 | 1000 | 1025 | 140.42 | 22.55 |
LSMT-14-1100H | 109 | 10 | 1080 | 1105 | 131.17 | 20.86 |
LSMT-14-1180H | 117 | 10 | 1160 | 1185 | 123.47 | 19.54 |
LSMT-14-1260H | 125 | 10 | 1240 | 1265 | 116.85 | 18.31 |
LSMT-14-1340H | 133 | 10 | 1320 | 1345 | 110.24 | 17.65 |
LSMT-14-1420H | 141 | 10 | 1400 | 1425 | 104.58 | 16.89 |
LSMT-14-1500H | 149 | 10 | 1480 | 1505 | 98.82 | 15.47 |
LSMT-14-1580H | 157 | 10 | 1560 | 1585 | 92.17 | 14.29 |
LSMT-14-1660H | 165 | 10 | 1640 | 1665 | 88.74 | 13.27 |
LSMT-14-1740H | 173 | 10 | 1720 | 1745 | 82.65 | 12.68 |
LSMT-14-1820H | 181 | 10 | 1800 | 1825 | 76.24 | 11.95 |
LSMT-14-1900H | 189 | 10 | 1880 | 1905 | 70.15 | 10.65 |
LSMT-14-1980H | 197 | 10 | 1960 | 1985 | 64.85 | 9.87 |
| 1.上述型號為默認檢測距離A型：0~10米，型號后可加（-□），可定制檢測距離，B型:0~16米，C型:0~5米。 2.其他長度接受定制。 | ||||||
檢測精度25mm系 | ||||||
規格型號 | 光束數 | 光軸間距 | 保護高度 | 產品總長度 | 整機MTTFd（year） | 整機MTTF（year） |
LSMT-25-140H | 7 | 20 | 120 | 140 | 517.64 | 97.65 |
LSMT-25-220H | 11 | 20 | 200 | 220 | 464.53 | 85.53 |
LSMT-25-300H | 15 | 20 | 280 | 300 | 421.31 | 76.08 |
LSMT-25-380H | 19 | 20 | 360 | 380 | 385.45 | 68.52 |
LSMT-25-460H | 23 | 20 | 440 | 465 | 355.22 | 62.32 |
LSMT-25-540H | 27 | 20 | 520 | 545 | 329.38 | 57.15 |
LSMT-25-620H | 31 | 20 | 600 | 625 | 307.04 | 52.77 |
LSMT-25-700H | 35 | 20 | 680 | 705 | 287.55 | 49.02 |
LSMT-25-780H | 39 | 20 | 760 | 785 | 270.38 | 45.76 |
LSMT-25-860H | 43 | 20 | 840 | 865 | 255.14 | 42.91 |
LSMT-25-940H | 47 | 20 | 920 | 945 | 241.53 | 40.39 |
LSMT-25-1020H | 51 | 20 | 1000 | 1025 | 229.30 | 38.16 |
LSMT-25-1100H | 55 | 20 | 1080 | 1105 | 218.25 | 36.16 |
LSMT-25-1180H | 59 | 20 | 1160 | 1185 | 208.22 | 34.35 |
LSMT-25-1260H | 63 | 20 | 1240 | 1265 | 199.06 | 32.72 |
LSMT-25-1340H | 67 | 20 | 1320 | 1345 | 190.68 | 31.24 |
LSMT-25-1420H | 71 | 20 | 1400 | 1425 | 182.98 | 29.88 |
LSMT-25-1500H | 75 | 20 | 1480 | 1505 | 175.87 | 28.64 |
LSMT-25-1580H | 79 | 20 | 1560 | 1585 | 169.29 | 27.50 |
LSMT-25-1660H | 83 | 20 | 1640 | 1665 | 163.19 | 26.44 |
LSMT-25-1740H | 87 | 20 | 1720 | 1745 | 157.52 | 25.46 |
LSMT-25-1820H | 91 | 20 | 1800 | 1825 | 151.86 | 24.32 |
LSMT-25-1900H | 95 | 20 | 1880 | 1905 | 145.42 | 23.17 |
LSMT-25-1980H | 99 | 20 | 1960 | 1985 | 139.27 | 22.96 |
| 1.上述型號為默認檢測距離A型：0~10米，型號后可加（-□），可定制檢測距離，B型:0~16米，C型:0~5米。 2.其他長度接受定制。 | ||||||
檢測精度45mm系列 | ||||||
規格型號 | 光束數 | 光軸間距 | 保護高度 | 產品總長度 | 整機MTTFd（year） | 整機MTTF（year） |
LSMT-45-140H | 4 | 40 | 120 | 145 | 566.18 | 109.27 |
LSMT-45-220H | 6 | 40 | 200 | 225 | 532.86 | 101.24 |
LSMT-45-300H | 8 | 40 | 280 | 305 | 503.25 | 94.31 |
LSMT-45-380H | 10 | 40 | 360 | 385 | 476.76 | 88.27 |
LSMT-45-460H | 12 | 40 | 440 | 465 | 452.92 | 82.95 |
LSMT-45-540H | 14 | 40 | 520 | 545 | 431.35 | 78.24 |
LSMT-45-620H | 16 | 40 | 600 | 625 | 411.74 | 74.04 |
LSMT-45-700H | 18 | 40 | 680 | 705 | 393.83 | 70.26 |
LSMT-45-780H | 20 | 40 | 760 | 785 | 377.42 | 66.85 |
LSMT-45-860H | 22 | 40 | 840 | 865 | 362.32 | 63.76 |
LSMT-45-940H | 24 | 40 | 920 | 945 | 348.38 | 60.94 |
LSMT-45-1020H | 26 | 40 | 1000 | 1025 | 335.48 | 58.36 |
LSMT-45-1100H | 28 | 40 | 1080 | 1105 | 323.50 | 55.99 |
LSMT-45-1180H | 30 | 40 | 1160 | 1185 | 312.34 | 53.80 |
LSMT-45-1260H | 32 | 40 | 1240 | 1265 | 301.93 | 51.78 |
LSMT-45-1340H | 34 | 40 | 1320 | 1345 | 292.19 | 49.90 |
LSMT-45-1420H | 36 | 40 | 1400 | 1425 | 283.05 | 48.16 |
LSMT-45-1500H | 38 | 40 | 1480 | 1505 | 274.48 | 46.53 |
LSMT-45-1580H | 40 | 40 | 1560 | 1585 | 266.40 | 45.01 |
LSMT-45-1660H | 42 | 40 | 1640 | 1665 | 258.79 | 43.59 |
LSMT-45-1740H | 44 | 40 | 1720 | 1745 | 251.60 | 42.25 |
LSMT-45-1820H | 46 | 40 | 1800 | 1825 | 244.80 | 41.00 |
LSMT-45-1900H | 48 | 40 | 1880 | 1905 | 238.36 | 39.81 |
LSMT-45-1980H | 50 | 40 | 1960 | 1985 | 232.24 | 38.69 |
1.上述型號為默認檢測距離A型：0~10米，型號后可加（-□），可定制檢測距離，B型:0~16米，C型:0~5米。 2.其他長度接受定制。 | ||||||
| ▊ | 技術參數 |
執行標準 | ||||||
歐洲標準 | EN61496-1、2:2020、EN61508-1~4:2020、ENISO13849-1、2:2023 | |||||
國際標準 | IEC61496-1、2:2020、EC61508-1~4:2010、1S013849-1、2:2023 | |||||
中國標準 | GB4584 | |||||
安全類別 | ||||||
安全等級 | Type4、SIL3、Category4、PLe | |||||
MTTFd | 157~557year不等，請查閱型號詳情 | |||||
光學參數 | ||||||
發射光源 | 紅外LED（中心波長 850nm） | |||||
光軸間距 | 10mm | 20mm | 40mm | |||
檢測精度 | 14mm | 25mm | 45mm | |||
保護高度 | （光束數-1）*光軸間距（單位mm） | |||||
檢測距離 | A型:0~10米，B型:0~16米，C型:0~5米，D型:0~40 米，E型:0~70 米 | |||||
環境參數 | ||||||
環境溫度 | 工作溫度 | -10℃~55℃（通光面無凝霜結露） | ||||
儲存溫度 | -40℃~70℃ | |||||
環境濕度 | 工作濕度 | 35%RH~85%RH | ||||
儲存濕度 | 35%RH~95%RH | |||||
抗光干擾 | 白熾燈 | 3000Lux | ||||
熒光燈 | 3000Lux | |||||
太陽光 | 10000Lux | |||||
抗振動能力 | 頻率10Hz-55Hz，振幅0.35+0.05mm，X、Y及Z方向各20次 | |||||
抗沖擊能力 | 加速度10g，脈沖持續時間16ms，X、Y及Z方向各1000次 | |||||
截面尺寸 | 34×28mm | |||||
電氣特性 | ||||||
工作電壓 | 24V DC±20% | |||||
工作電流 | 發射器:<200mA | 接收器:<200mA（無負載時） | ||||
響應時間 | 4ms-18ms（隨光束數變化而增減） | |||||
安全輸出 （OSSD） | PNP | PNP晶體管輸出×2;ON狀態時，負載電流≤100mA，輸出電壓≥Vcc-2V;OFF狀態時，漏電流≤1mA，殘留電壓≤1V（排除導線延長的影響） | ||||
NPN | NPN晶體管輸出×2，ON狀態時，負載電流≤100mA，輸出電壓≤2V;OFF狀態時，漏電流≤1mA，殘留電壓≤2V（排除導線延長的影響） | |||||
啟動時間 | <3s | |||||
檢測功能 | 上電自檢，工作過程中實時自檢 | |||||
保護電路 | 過壓過流保護，輸出短路保護 | |||||
| ▊ | LSMT系列安全光柵3大亮點 |
特點1: 無盲點 光柵兩端增有防護光點 | |
 |  |
| 特點2: LSMT光柵獨有光點，光點信號指示燈 | 特點3: 安全光柵智能化 |
 |  |
| 指示燈功能： | 智能化： |
·指示燈顯示光柵光點的信號強弱 ·在安裝對準過程中，指示燈尤其重要 ·在正常使用時，如有污物粘在光柵上，指示燈會亮起顯示污物阻擋位置 | ·LSMT 能連接到所有帶MODBUS的安全模塊 ·在任何時候監控光柵狀態 ·實現安全數字化管理 |
| ▊ | 配置說明 |
 | ·產品標配紅外設置，一鍵設置PNP/NPN輸出方式，兼容各類設備，免去選型煩惱，即裝即用 ·直觀顯示對光強度，設備狀態一覽無余 |
| ·分路指示燈能夠?qū)崟r(shí)顯示光柵各段的工作狀態，便于監控和故障排查。同時能夠快速定位問題位置，減少維護時間和成本，持續守護生產安全 ·直觀的指示燈設計，方便操作人員理解和使用，無需復雜培訓 |
| ·光通訊通道包含A、B雙頻段，有效避免設備間出現同源光干擾問題 |
| ·通過遙控器或手機APP一鍵紅外配置 ·根據實際場景選擇光柵遠近距離模式，自由調節靈敏度，為安全生產護航 |

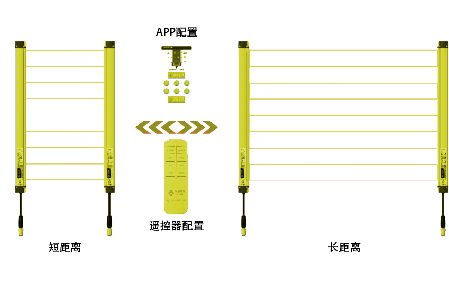

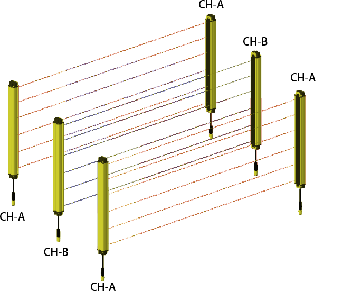

| ▊ | 級聯設計 |
|
級聯采用分體設計，在LSMT安全光柵的基礎上，增加級聯適配器，經過配置后，即可級聯使用 |

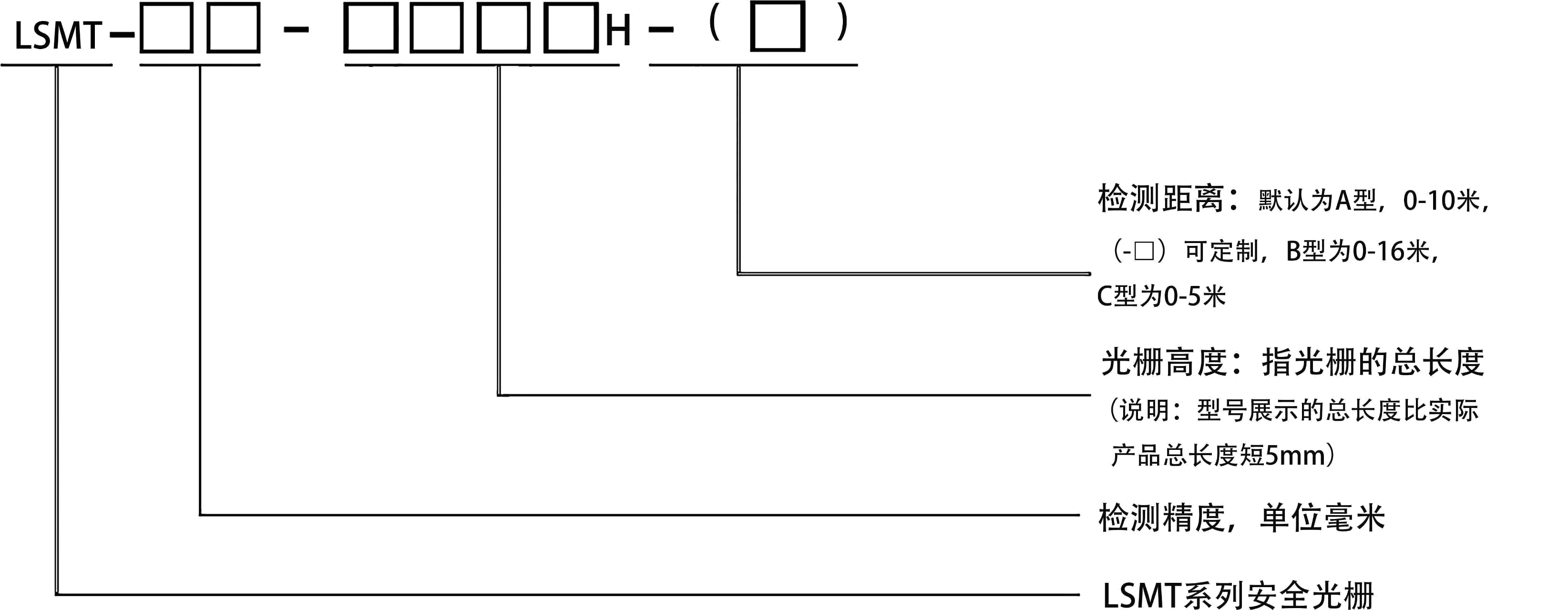

| ▊ | 型號說明 |
|

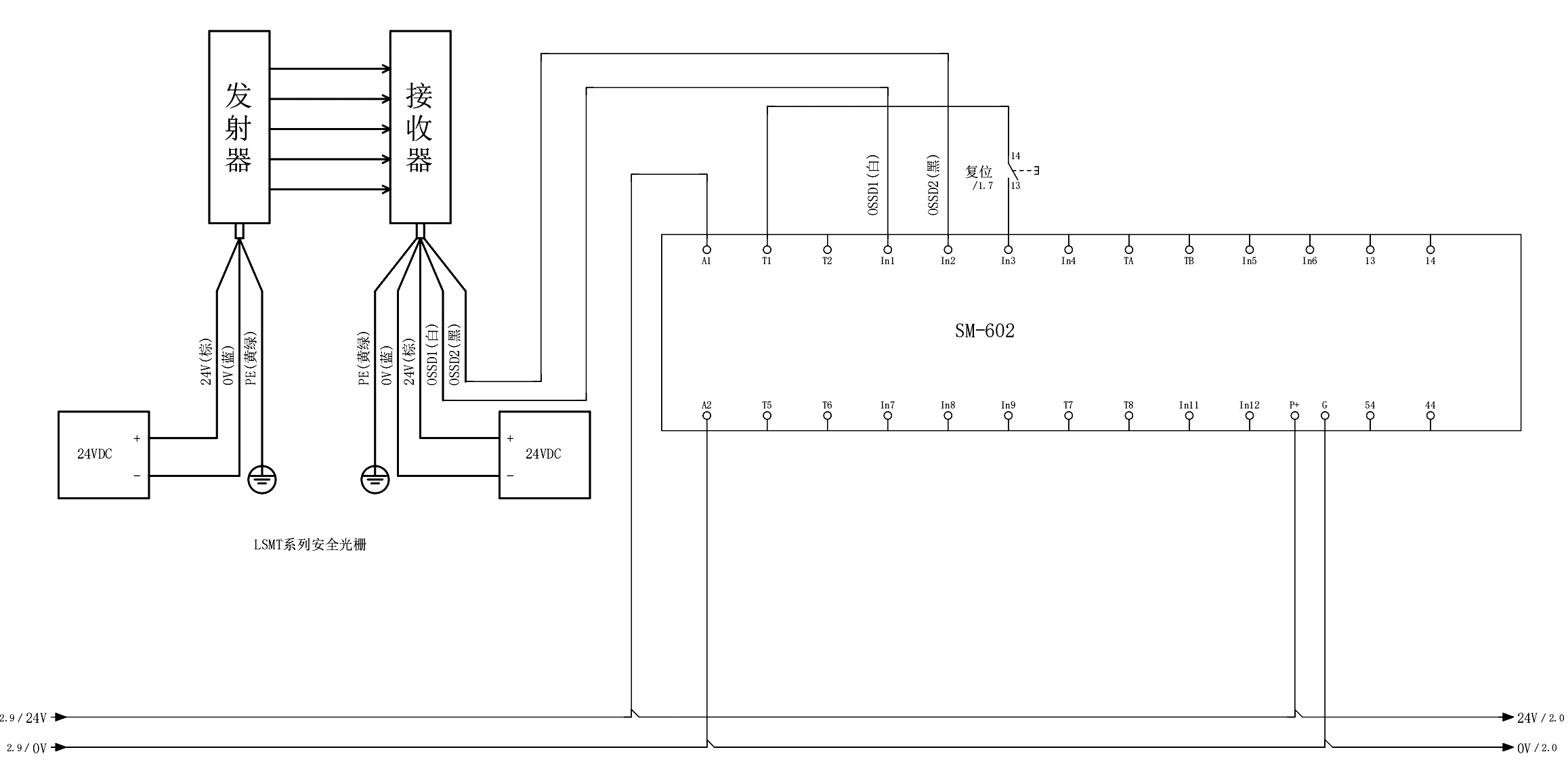

▊接線圖

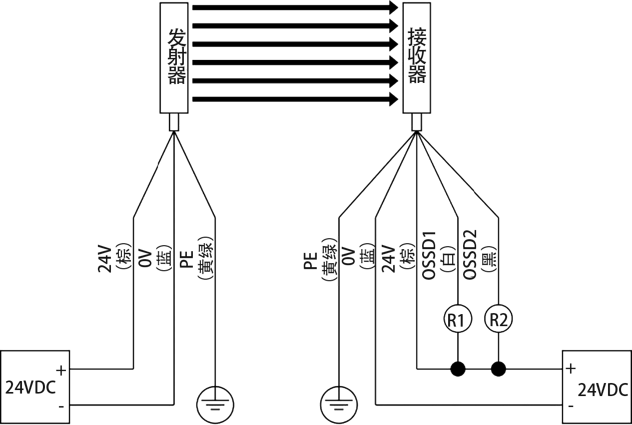

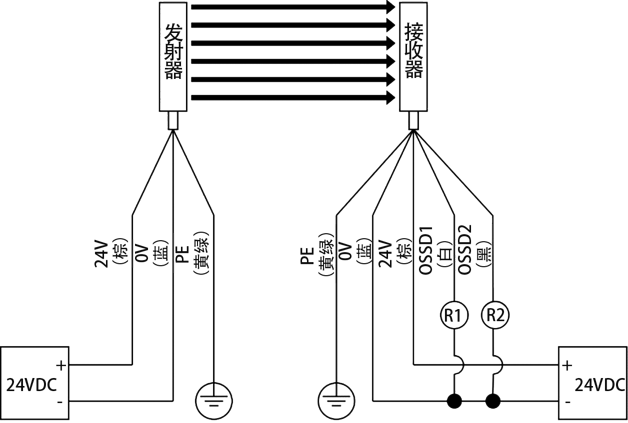

PNP接線 | NPN接線圖 |
 |  |
 | |

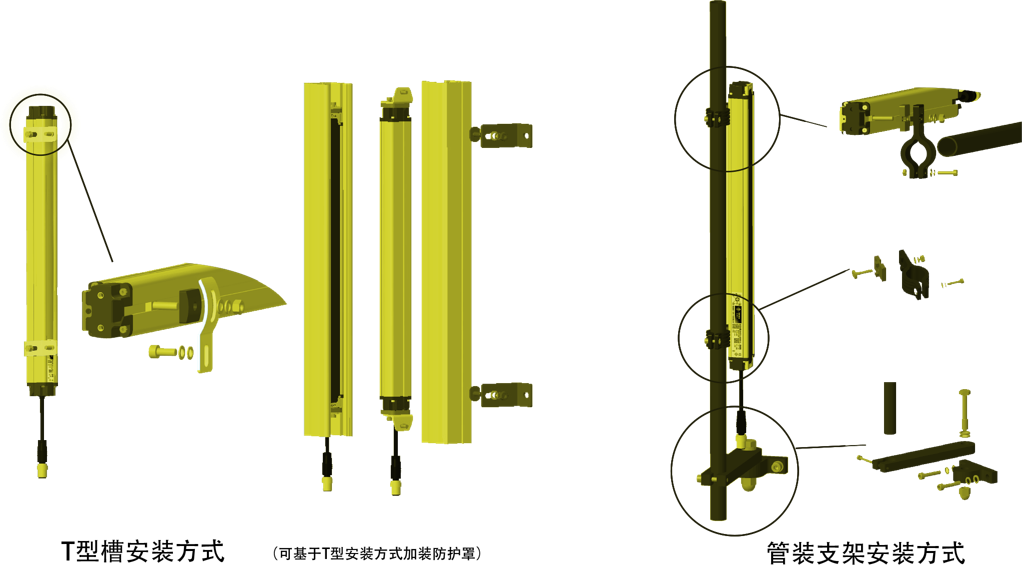

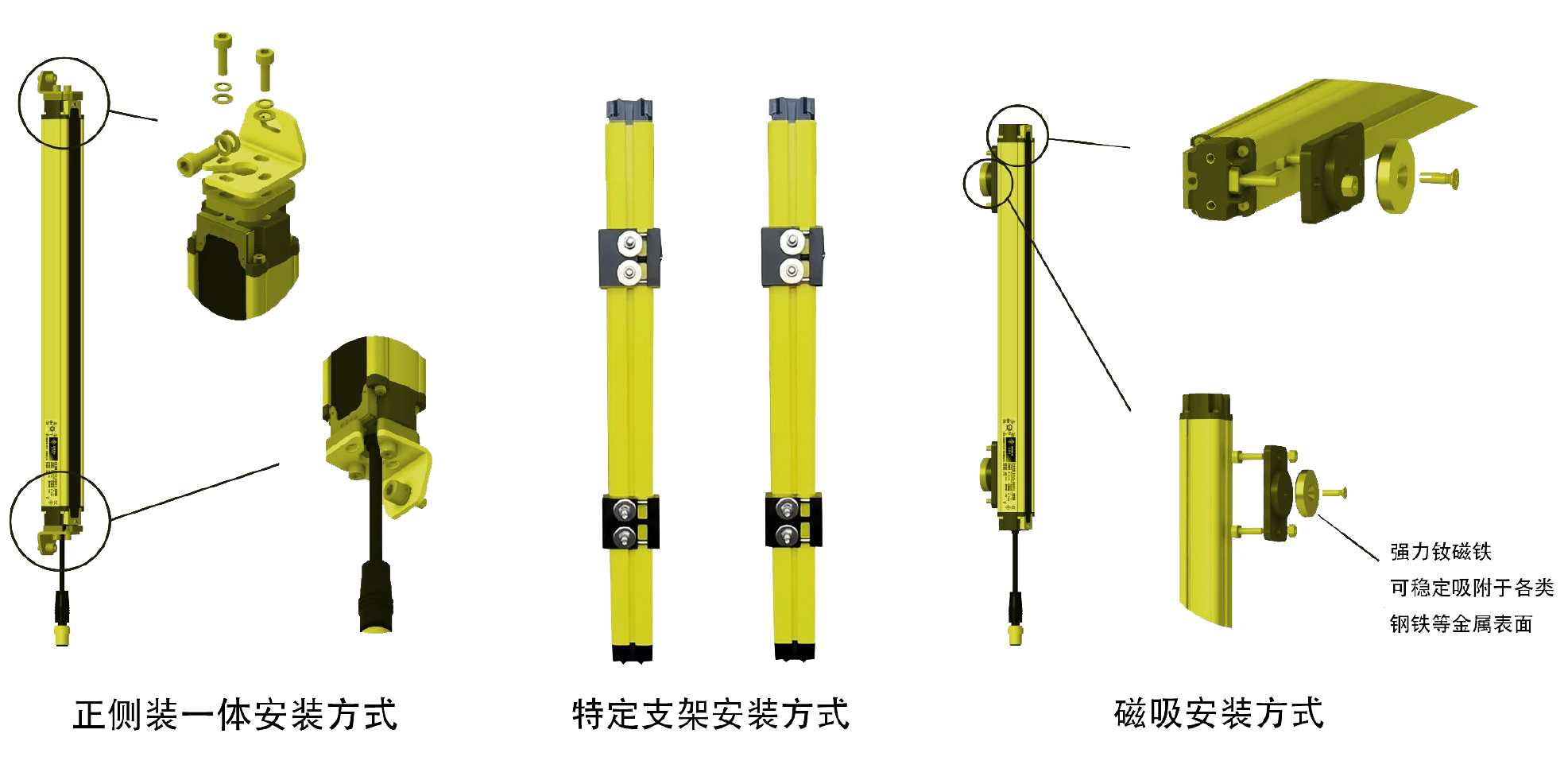

| ▊ | 安裝方式 |
下圖為基礎安裝方式，如有其他需求，請聯系我們。 | |
 |  |

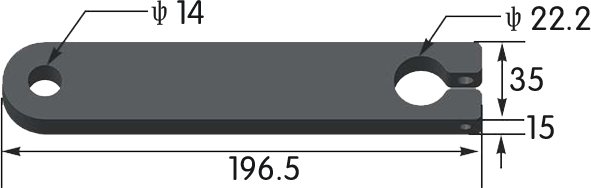

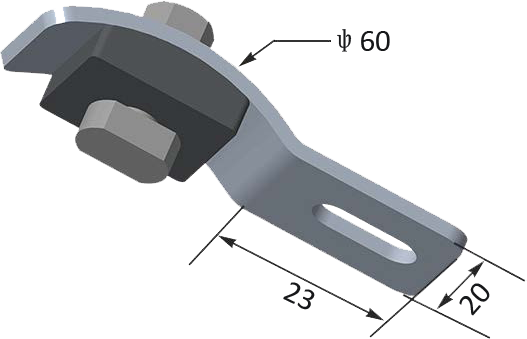

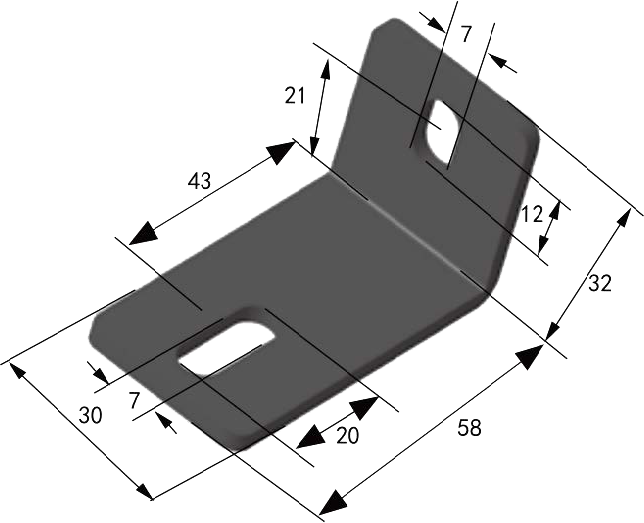

▊安裝支架及配件
| 正側裝一體支架 | 正側裝減震墊 | 磁吸安裝支架 | L型彎板支架 | 旋臂座 | 旋 臂 |
 |  |  |  |  |  |

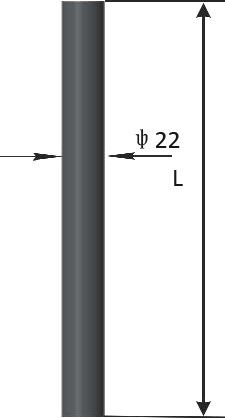

管裝支架 | 支架鋼管 | T型槽安裝支架 | 特定支架 | ||
 |  |  |  | ||

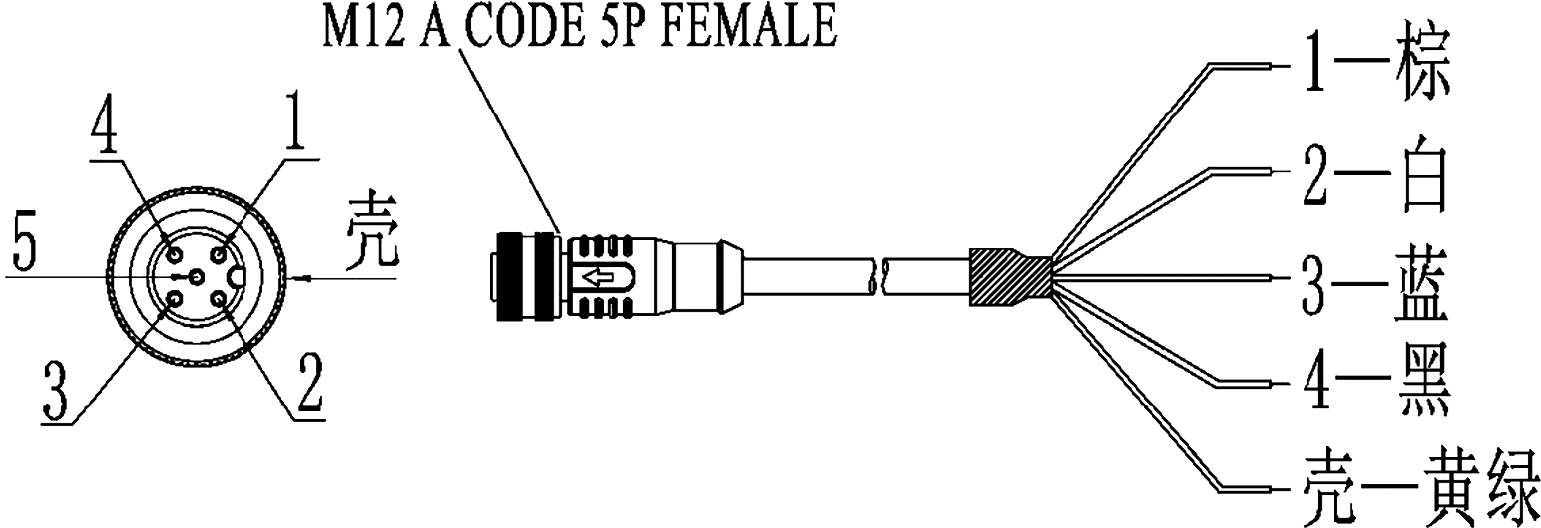

▊接線說明
▊產品尺寸圖
|
