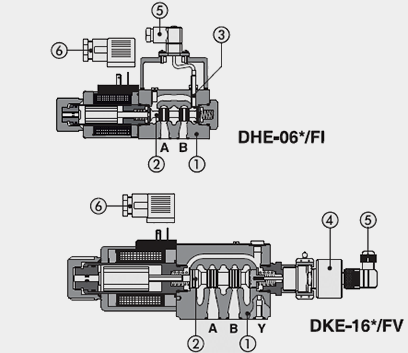

| ▊ | 閥型號范圍 |
| 闊型號 | 規格 | 描述 | 直流電磁鐵 | 交流電磁鐵 | ||
感應器類型 | ||||||
| /F1 | /F1 | /F1 | /F1 | |||
| DHE-06 | 06 | 直動式電磁閥，開關型，單電磁鐵 | ||||
| DHE-07 | 06 | 直動式電磁閥，開關型，單電磁鐵 | ||||
| DKE-16 | 10 | 直動式電磁閥，開關型，單電磁鐵 | ||||
| DKE-17 | 10 | 直動式電磁閥，開關型，單電磁鐵 | ||||
| 注釋: FI = 感應式接近開關，NO型 (常開) 或NC型 (常閉) FV =感應式位置開關，NO和NC型雙觸點連接在電氣插頭上 關于感應器的特征見第] 節 | ||||||

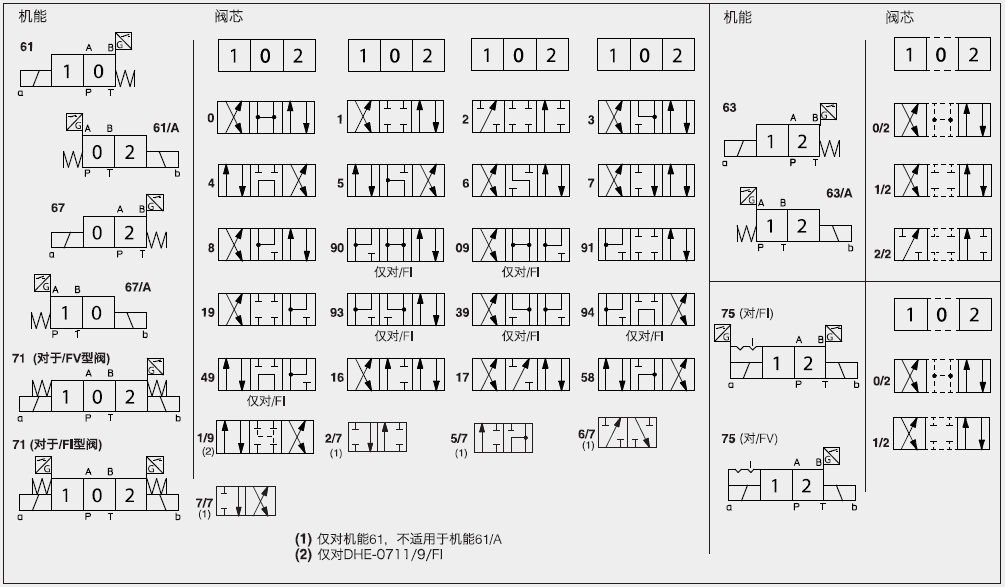

| ▊ | 閥芯機能 |
 |
31DHE特殊闊芯 - 0,3 閥芯也有 0/1,3/1 型，此時，中位回油將受限制。-1,4，5和58 闊芯也有11,4/8，5/1 和58/1型特殊形狀的閥芯，以減小切換時的液壓沖擊。 -1,1/2，3,8 也有1P，1/2P，3P,8P 型，可限制閥芯的內泄漏。 -其它類型閥芯可按要求供貨。 |
| ▊ | 閥芯機能 |
 |
DKE特殊閥芯 - 0,3 閥芯也有 0/13/1 型，此時，中位回油將受限制。 -1閱芯也有 1/1 型，特殊設計的閱芯以減少切換時的液壓沖擊。 -1/9 型閥芯在靜止狀態關閉中位，避免由于內泄造成A口和B口增壓。-其它類型潤芯可按要求供貨 |
| ▊ | 主要特性 |
| 安裝位置 | 任意位置 | |

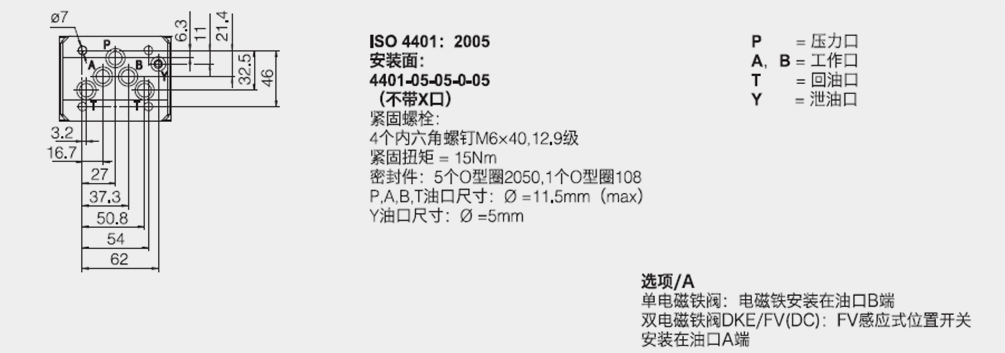

| 安裝面參數要求 | 粗糙度指標Ra0.4,平面度0.01/100 (ISO 1101標準) | |
| MTTFd 值符合ENISO 13849 標準 | 150年，詳細信息見技術樣本PO07 | |
| 遵守細則 | CE認證機器指令2006/42/EC -EC安全型元件型式檢驗證書(1) -ISO 138491類，PLC 處于高需求模式 CE認證低電壓指令2014/35/EU和機器指令2006/42/EC RoHs指令2011/65/EU，最新版2015/863/EU REACH規則(EC)n”1907/2006 | |
| 環境溫度 | 標準型 =-30°C~+70%C: /PE選項 =-20°C~+70C; | |
| 流量方向 | 如表3 和5所示 | |
| 工作壓力 | DHE | PAB口 =350 bar |
| DH | P.AB-350 bar | |
| 額定流量 | 見第 14節Q/Ap圖 | |
| 最大流量 | DHE | 80 /min |
| DHE | 150 I/min | |
| ▊ | 線圈特征 |
| 絕緣等級 | 直流線圈(所有型式)表面溫度為H (180C)級 (DHE,DKE) 交流線圈表面溫度為F (155C)級 電磁鐵線圈表面溫度符合歐洲ENISO13732-1和ENISO4413標準 |
| 保護等級符合DIN EN60529 | IP 65(插頭正確安裝) |
| 相對負載因子 | 100% |
| 電壓和頻率 | 節電氣特性 |
| 電壓波動范圍 | 士10% |
| 認證 | CURus 北美認證標準 |
| ▊ | 電氣性能 DHE型閥的線圈 |
電源額定電壓 士100% | 電壓代碼 | 插頭類型 | 功耗(2) | 線圈型號 |
| 12 DC | 12 DC | 666或667 | 30W | COE-12DC |
| 14 DC | 14 DC | COE-14DC | ||
| 24 DC | 24 DC | COE-24DC | ||
| 28 DC | 28 DC | COE-28DC | ||
| 48 DC | 48 DC | COE-48DC | ||
| 110 DC | 110 DC | COE-110DC | ||
| 125 DC | 125 DC | COE-125DC | ||
| 220 DC | 220 DC | COE-220DC | ||
| 110/50 AC | 110/50/60 AC | 58VA(3) | COE-110/50/60AC | |
| 115/60 AC | 115/60 AC | 80VA(3) | COE-115 /60AC | |
| 230/50 AC | 230/50/60 AC | 58VA(3) | COE-230/50/60AC | |
| 230/60 AC | 230/60 AC | 80VA(3) | COE-23/600AC | |
110/50 AC | 110RC | 669 | 30W | COE-110RC |
120/60 AC | ||||
230/50 AC | 230RC | COE-230RC | ||
230/60 AC | ||||
(1)可提供60HZ的電壓頻率給此線圈: 但在此狀態下，減少效率10~15%，功耗為58VA。 (2)平均值基于正常液壓條件和環境/線圈溫度為20C下測得。 (3)當電磁鐵通電時，瞬時電流值是正常值的3倍。 | ||||
| ▊ | 閥芯機能 |
電源額定電壓 士100% | 電壓代碼 | 插頭類型 | 功耗(2) | 線圈型號 |
| 12 DC | 12 DC | 666 或 667 | 36W | CAE-12DC |
| 14 DC | 14 DC | CAE-14DC | ||
| 24 DC | 24 DC | CAE-24DC | ||
| 28 DC | 28 DC | CAE-28DC | ||
| 110 DC | 110 DC | CAE-110DC | ||
| 125 DC | 125 DC | CAE-125DC | ||
| 220 DC | 220 DC | CAE-220DC | ||
| 110/50/60 AC | 110/50/60 AC | 100VA (3) | CAE-230/50/60AC(1) | |
| 230/50/60 AC | 230/50/60 AC | CAE-230/50/60AC(1) | ||
| 115/60 AC | 115/60 AC | 130VA | CAE-1150/60 AC | |
| 230/60 AC | 230/60 AC | CAE-230/60 AC | ||
| 110/50/60 AC | 110 DC | 669 | 36W | CAE-110DC |
| 230/50/60 AC | 220 DC | CAE-110DC | ||
(1)可提供60HZ的電壓頻率給此線圈: 但在此狀態下，減少效率10~15%，功耗為90VA 2平均值基于正常液壓條件和環境/線圈溫度為20C下測得 (3)當電磁鐵通電時，時電流值是正常值的3倍 | ||||

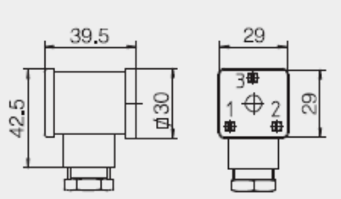

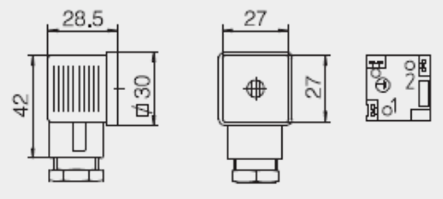

| ▊ | 線圈電氣插頭- 符合din43650標準 (需單獨訂貨) |
| 666,667 (直流或交流供電) | 669 (交流供電) | 插頭接線 | ||
 |  | 666,667 1 = 正極＋ 2 =負極－ ＋= 線圈接地 | 1,2= 電源電壓 VAC 3=線圈接地 | |
| 666 所有電壓 | 667 24 AC或DC 110 AC或DC 220 AC或DC | 669 110/50 AC 110/60 AC 230/50 AC 230/60 AC | ||

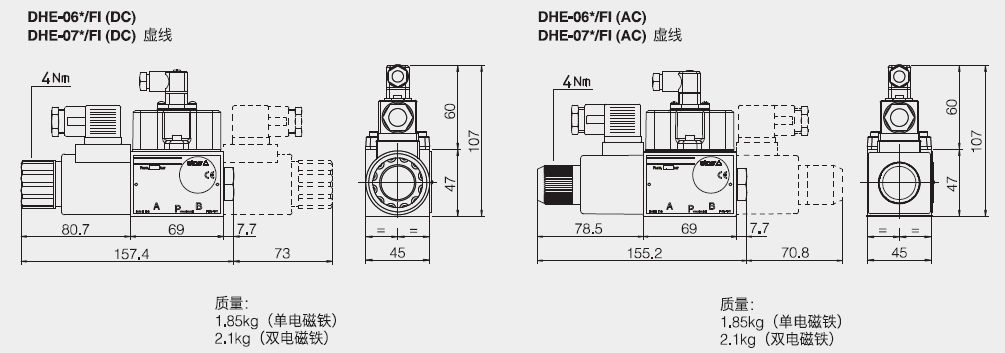

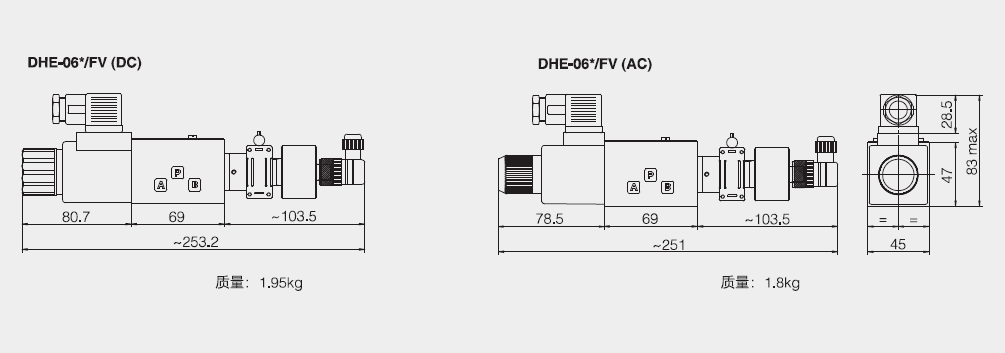

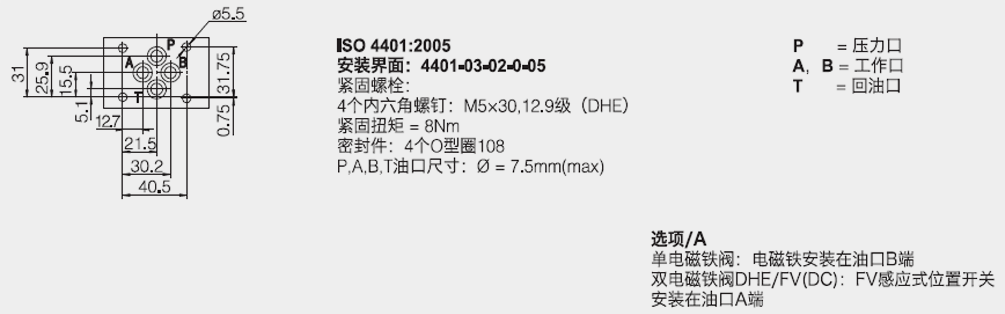

| ▊ | DHE電磁安全閥的尺寸[mm] |
|

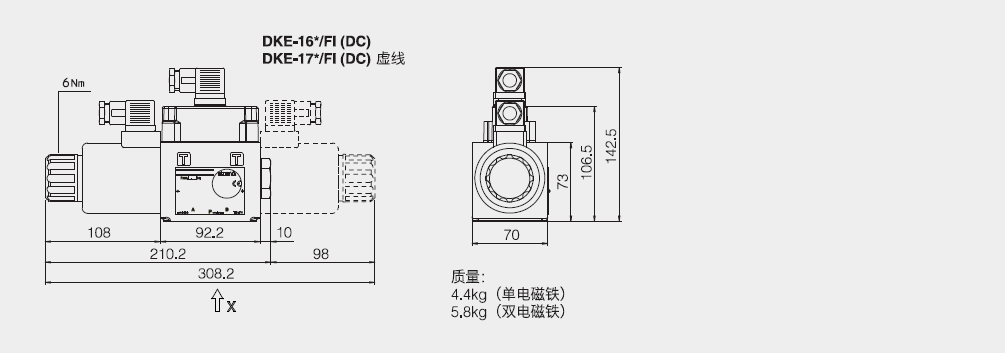

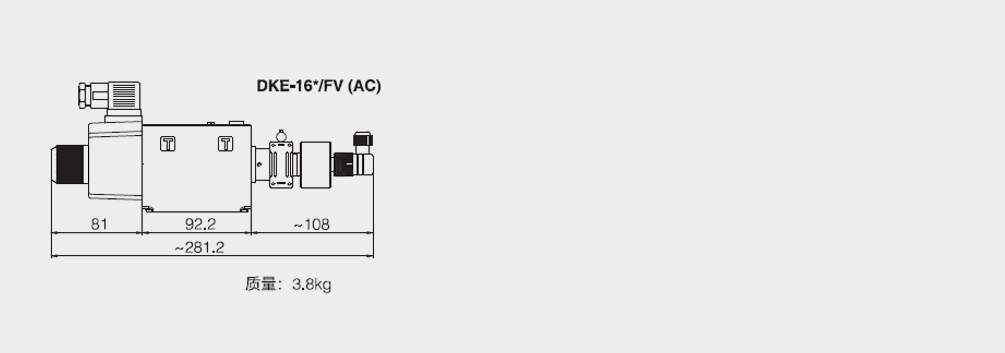

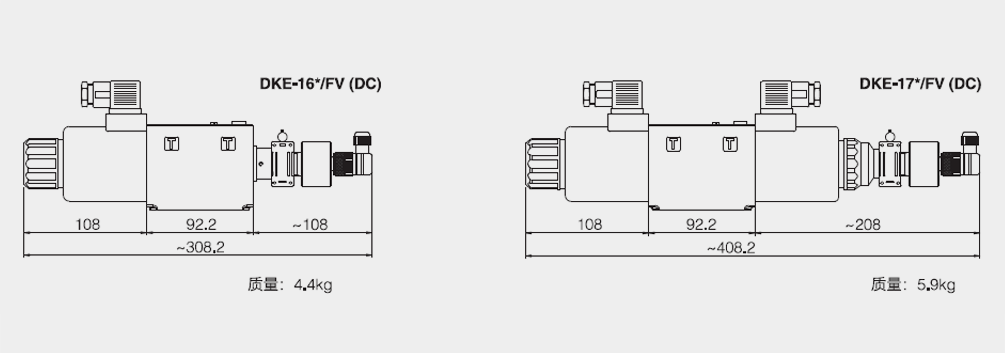

| ▊ | DKE電磁安全閥的尺寸[mm] |
    |
