| ▊ | 在壓力驟降時的安全鎖定 |
| 人員防護和事故預防 在需要防止懸掛重物突然墜落或意外下沉的地方，就是防墜落保護器的用武之地。
|

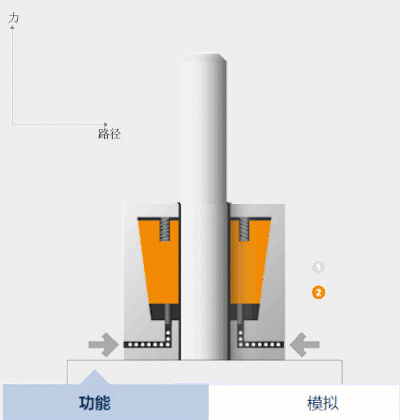

| ▊ | 安全保護器功能 |
已釋放 | |
| 通過液壓或氣動壓力釋放鎖緊。 這會形成一定的氣隙， 使圓桿可以無摩擦地滑動。 接近開關2被激活。 |
| ▊ | 安全保護器模擬 |
| 已釋放鎖緊 |
驅動失靈 /緊急停止 停止運動并鎖定負載 |
| ▊ | 安全保護器結果和組合 |
以下1.2.3圖是展示開效果 | |
 | 外殼包裹著活塞桿或固定桿。 外殼內裝有多個滑動塊。 楔塊（即夾爪）沿著滑動塊移動。 柱塞保持夾爪抬起，使圓桿可以自由移動。 通過一個環形凹槽對其施壓。 在釋放狀態下預緊彈簧。 |
| ▊ | 技術數據 |
液壓, 壓力負載, 標準 | ||||||
|---|---|---|---|---|---|---|
| 型號 | 識別碼 (訂購號) | 圓桿 ? mm | 允許負載 kN | 外殼 ? mm | 外殼長度 mm | 下載 |
KR 25* | KR 025 30 | 25 | 10 | 71 | 152 | |
KR 28 | KR 028 30 | 28 | 15 | 82 | 169 | |
KR 40* | KR 040 30 | 40 | 33 | 106 | 211 | |
KR 50 | KR 050 30 | 50 | 52 | 125 | 264 | |
KR 56* | KR 056 30 | 56 | 67 | 140 | 262 | |
KR 63 | KR 063 30 | 63 | 100 | 160 | 285 | |
KR 70 | KR 070 30 | 70 | 107 | 172 | 302 | |
KR 80* | KR 080 30 | 80 | 133 | 194 | 322 | |
K 90 | K 090 30 | 90 | 160 | 218 | 284 | |
K 100* | K 100 30 | 100 | 220 | 240 | 310 | |
K 110 | K 110 30 | 110 | 270 | 240 | 335 | |
K 125* | K 125 30 | 125 | 330 | 270 | 356 | |
K 140* | K 140 30 | 140 | 450 | 320 | 390 | |
K 160 | K 160 30 | 160 | 700 | 360 | 505 | |
K 180 | K 180 30 | 180 | 750 | 410 | 460 | |
K 200 | K 200 30 | 200 | 850 | 448 | 533 | |
*標準，有庫存（其他部件請另行問詢） | ||||||
液壓, 拉力負載, 標準 | ||||||
|---|---|---|---|---|---|---|
| 型號 | 識別碼 (訂購號) | 圓桿 ? mm | 允許負載 kN | 外殼 ? mm | 外殼長度 mm | 下載 |
KR/T 25* | KR 025 35 | 25 | 10 | 71 | 155 | |
KR/T 40* | KR 040 35 | 40 | 33 | 106 | 214 | |
KR/T 56* | KR 056 35 | 56 | 67 | 140 | 265 | |
KR/T 63 | KR 063 35 | 63 | 85 | 160 | 289 | |
KR/T 80* | KR 080 35 | 80 | 133 | 194 | 325 | |
K/TA 100* | K 100 35 | 100 | 220 | 255 | 327 | |
K/TA 125* | K 125 35 | 125 | 330 | 290 | 380 | |
K/TA 140* | K 140 35 | 140 | 500 | 350 | 425 | |
K/TA 160 | K 160 35 | 160 | 750 | 380 | 540 | |
K/TA 200 | K 200 35 | 200 | 1000 | 455 | 551 | |
K/TA 220 | K 220 35 | 220 | 1100 | 475 | 588 | |
*標準，有庫存（其他部件請另行問詢） | ||||||
氣動, 壓力負載, 標準 | ||||||
|---|---|---|---|---|---|---|
| 型號 | 識別碼 (訂購號) | 圓桿 ? mm | 允許負載 kN | 外殼 ? mm | 外殼長度 mm | 下載 |
KRP 25* | KR 025 31 | 25 | 10 | 71 | 152 | |
KRP 28 | KR 028 31 | 28 | 15 | 82 | 169 | |
KRP 40* | KR 040 31 | 40 | 33 | 106 | 211 | |
KRP 56* | KR 056 31 | 56 | 67 | 140 | 262 | |
KRP 80* | KR 080 31 | 80 | 133 | 194 | 322 | |
KRP 100* | KR 100 21 | 100 | 220 | 240 | 365 | |
*標準，有庫存（其他部件請另行問詢） | ||||||
氣動, 拉力負載, 標準 | ||||||
|---|---|---|---|---|---|---|
| 型號 | 識別碼 (訂購號) | 圓桿 ? mm | 允許負載 kN | 外殼 ? mm | 外殼長度 mm | 下載 |
KRP/T 25* | KR 025 36 | 25 | 10 | 71 | 155 | |
KRP/T 40* | KR 040 36 | 40 | 33 | 106 | 214 | |
KRP/T 56* | KR 056 36 | 56 | 67 | 140 | 265 | |
KRP/T 80* | KR 080 36 | 80 | 133 | 194 | 325 | |
*標準，有庫存（其他部件請另行問詢） | ||||||
| ▊ | 安全保護器的應用領域 |
纜車 | |
| 阻止拉緊缸回行，使繩索保持張緊狀態，保護乘客的安全 |
| 防墜落保護器(產品系列 K/TA |
液壓壓機 | |
| 無級高度鎖定工具，根據UVV和ISO 16092標準保護人員和機器安全。 |
| 防墜落保護器(產品系列 K,KR) |
| 防墜落保護器(產品系列 K/TAKR/T) |
注塑機（閉合行程保護） | |
| 防墜落保護器KR作為閉合行程保護，保護人員免受模具意外閉合的傷害 |
| 防墜安全夾器(產品系列 KR) |
熱壓模機 | |
| 無級高度鎖定工具，根據UVV和ISO 16092標準保護人員和機器安全 |
| 防墜落保護器（產品系列KPP） |
輪胎硫化機 | |
| 鎖定工具，以便取出輪胎防止掉落。 |
| 防墜落保護器（產品系列KRP） |
液壓電梯 | |
| 液壓電梯的安全鉗，防止液壓故障導致事故。 |
| 防墜落保護器（產品系列 K） |
內高壓成型機 | |
| 鎖定內高壓機的滑塊，用于換熱器成形。 |
| 防墜落保護器（產品系列 K） |
模具架 | |
| 無級鎖定止模高度，保護人員和機器的安全 |
| 防墜落保護器（產品系列 KR/T） |
拉床 | |
| 在液壓失靈時，鎖定拉削和喂料活塞缸的高度，以保護人員和工具 |
| 防墜落保護器 特殊版本（產品系列 KR） |
切邊機 | |
| 鎖定垂直移動的滑塊 |
| 防墜落保護器 （產品系列 KR） |
包裝機 | |
| 鎖定以鏈條懸吊起的包裝機框架，用于在鏈條斷裂時保障人員安全。 |
| 防墜落保護器 特殊版本(產品系列 KRM） |
鏈式推料裝載機 | |
| 在鏈條斷裂的情況下，鎖定吊起的料垛高度，保護人員和材料的安全。 |
| 防墜落保護器 特殊版本（產品系列 KRM） |
| ▊ | 彈簧座 |
SITEMA防墜落保護器的原理限定了只有在鎖緊系統無負載時才能打開——這通常也是現行安全規定的要求。 但是，如果在切斷壓力后負載仍然過沖或者出于其他原因略微向下移動，這會對防墜落保護器產生一定的負擔。 因此，在實際應用中，防墜落保護器在可以打開前或可以沿負載方向移動前，往往必須先提升負載。 |
優點 |
|
固定 |
彈簧座出廠時安裝在防墜落保護器上，隨時可以使用。 后續安裝時，請查閱隨附的專用說明書。如欲安裝在機架上，壓力版（KR、KRP和K）提供兩種選擇，要么使用孔圖與鎖緊器上相同的螺紋孔，要么使用外螺紋凸緣，配合FL/FS型凸緣法蘭（參見“配件”）使用。在拉力版本中，彈簧座用螺絲固定在機架上。 |
