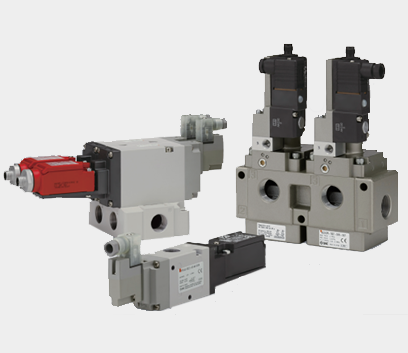

| ▊ | 冗余系統 |
雙殘壓排氣閥VP544-X538 | 帶軟啟動功能VP544-X555 | 雙殘壓排氣閥VG342-X87 |
 |  |  |
注：一個系統即使一部分失效，整個系統仍能完成其所需的功能，這通常通過對系統中的要素、元件采取增加備份等確保安全的措施來實現。 | ||

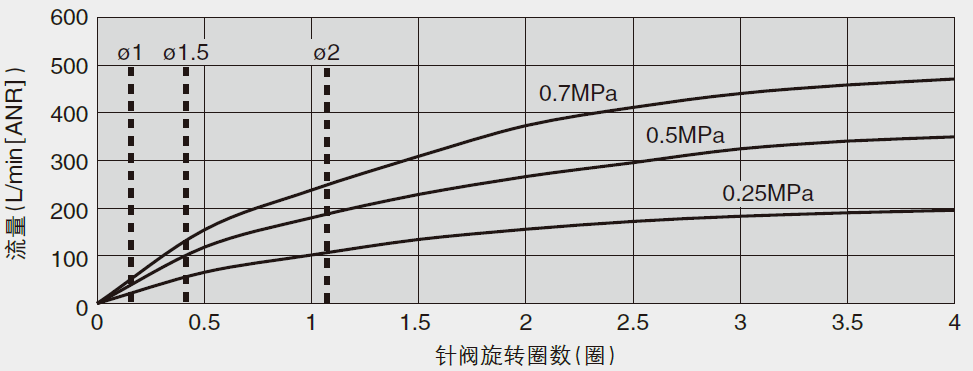

| ▊ | 針閥/流量特性(VP544/744-X555) |
 |
| ▊ | 容易構筑冗余系統 |

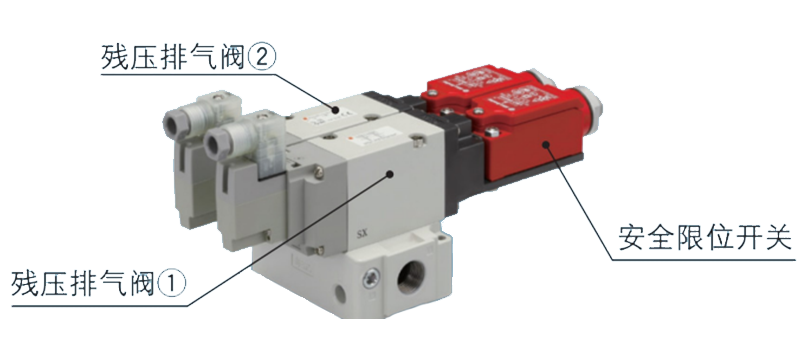

 | 使用雙殘壓排氣閥的時候，如果一個閥出現故障，另一個閥可以確保排出殘壓
|
| ▊ | 閥規格 |
使用流體 | 空氣 | |
| 切換方式 | N.C.(彈簧復位) | |
| 操作方式 | 內部先導 | 外部先導 |
| 使用壓力范圍 | 0.25~0.7MPa | 0.25~0.7MPa |
| 外部先導壓力 | —— | 0.25~0.7MPa(與使用壓力相同) |
最大動作頻率 | 30次/分鐘 | |
| 最小動作頻率 | 1次/周 | |
| 使用溫度及環境溫度法 | -10~50c(未凍結) | |
| 環境濕度 | 20~90%RH(未結露) | |
| 手動(手動操作) | 無 | |
| 先導排氣方法 | 各自排氣 | |
| 給 油 | 不需要 | |
| 安裝姿勢 | 自由 | |
| 耐沖擊/耐振動 | 150/30m/s2 | |
| 保護結構 | IP65 | |
| 使用環境 | 室內 | |
| B10D(MTTFd計算用) | 10.000.000次 | |
| 關于內部先導型 | 注意 即使1次側的壓力在使用壓力范圍內，因配管被節流等原因?qū)е?次側流量不足時，閥可能無法正常動作，請注意。有關詳情，請確認產品單獨注意事項的“安裝注意 | |
| 關于外部先導型的配管 | 注意 同時動作或空氣配管被節流等情況下，外部先導可能會壓力不足且不動作。這種情況發生時，請在外部先導通口安裝單向閥(AKH系列等)或者請變更配管尺寸或調整設定壓力，以獲得0.25MPa以上的穩定壓力 | |
| ▊ | 流量特性/重量 |
| 系列 | 流量特性 | 重量g | ||||||
1-2(P-A) | 2-3(A一R) | |||||||
C[dm3/(sbar)] | b | Cv | C[dm3/(s.bar)] | b | Cv | M | S1 | |
VP542-X536 | 8.9 | 0.16 | 2.2 | 8.9 | 0.20 | 2.1 | 330 | 350 |
VP544-X536 | 8.8 | 0.07 | 2.0 | 8.8 | 0.13 | 2.0 | 460 | 480 |
VP742-X536 | 15.1 | 0.21 | 3.6 | 15.3 | 0.22 | 3.7 | 570 | 590 |
| VP744-X536 | 14.7 | 0.05 | 3.3 | 15.0 | 0.17 | 3.4 | 790 | 810 |
| VP544-X538 | 6.5 | 0.08 | 1.3 | 6.7 | 0.10 | 1.3 | 920 | 960 |
| VP744-X538 | 10.3 | 0.08 | 2.3 | 9.7 | 0.08 | 2.1 | 1520 | 1560 |
| VP544-X555 | 5.2 | 0.06 | 1.1 | 6.7 | 0.10 | 1.3 | 1300 | 1340 |
| VP744-X555 | 9.8 | 0.08 | 2.1 | 9.7 | 0.08 | 2.1 | 2180 | 2220 |

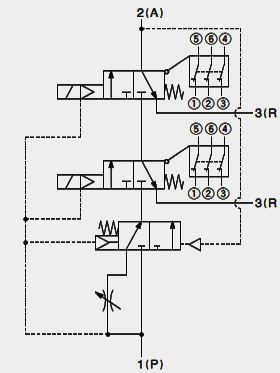

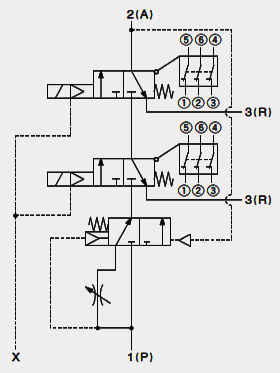

| ▊ | 安全限位開關 歐姆龍 接線示意圖VP54?(R)/74?(R)-X536 |
| 內部先導 | 外部先導 | 外部先導/帶單向閥 |
 |  |  |

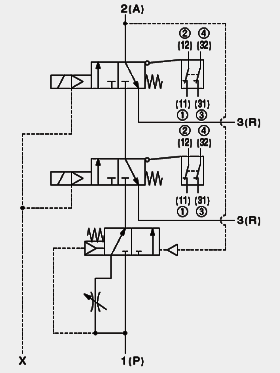

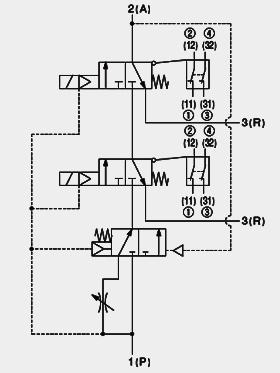

| ▊ | 安全限位開關 歐姆龍 接線示意圖VP544(R)/744(R)-X538 |
| 內部先導 | 外部先導 | 外部先導/帶單向閥 |
 |  |  |

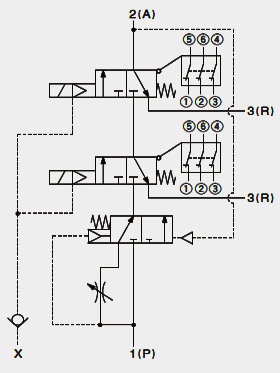

| ▊ | 安全限位開關 歐姆龍 接線示意圖VP544(R)/744(R)-X555 |
| 內部先導 | 外部先導 | 外部先導/帶單向閥 |
 |  |  |

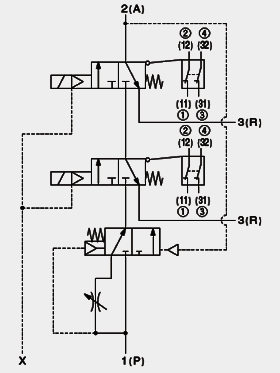

| ▊ | 安全限位開關 羅克韋 接線示意圖VP54?(R)/74?(R)-X536 |
| 內部先導 | 外部先導 | 外部先導/帶單向閥 |
 |  |  |
| ▊ | 安全限位開關 羅克韋 接線示意圖VP544(R)/744(R)-X538 |
| 內部先導 | 外部先導 | 外部先導/帶單向閥 |
 |  |  |
| ▊ | 安全限位開關 羅克韋 接線示意圖VP544(R)/744(R)-X555 |
| 內部先導 | 外部先導 | 外部先導/帶單向閥 |
 |  |  |

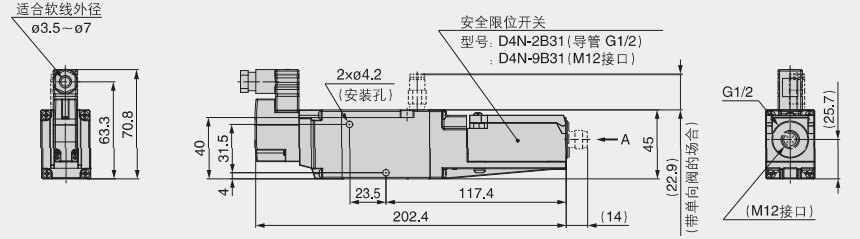

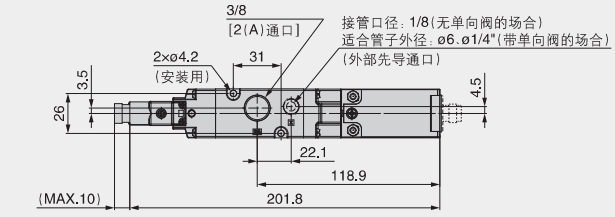

| ▊ | 安全限位開關外形尺寸圖 |
|
|
