▊安全控制器的選型方法
請按步驟，根據用途選擇適合的 GC 系列產品。 | ||
 |  |  |
| 主控制器的選擇［必需］ | 擴展單元的選擇［選購件］ | 總線網關的選擇［必需］ |
|  |  |
SPC-1000 | SPC-SIO8 SPC-SIO12 | SPC-WG |
▊SPC-1000可擴展型智能安全控制器
 | · 是一款可組態安全控制模塊 · 支持多種開關型安全元件輸入（如急停按鈕，安全門，雙手按鈕等） · 最大支持24路安全元件輸入，4路安全輸出 · 支持擴展安全IO模塊，支持Modbus TCP和RS 485通訊 · 支持OLED顯示屏對輸入及輸出數據進行實現監控 · 可利用組態軟件，設定安全控制邏輯 |
| ▊ | 型號規格 |
產品選型 | 電源 | 安全輸入 | 輸入通道 | 輸出通道 |
SPC-1000 | 24V DC | 急停按鈕，安全門，雙手按鈕，安全光幕 | 24 | 4 |
說明 | 急停按鈕、安全門、PNP型安全光幕 | |||
| ▊ | 安全性能 |
性能等級（PL）：PLe 安全類別（Cat.）：Cat.4 任務時間（TM）：20年 診斷覆蓋率（DC/DCavg）：待定 安全完整性等級（SIL）：SIL3 硬件故障裕度（HFT）：1 安全失效分數（SFF）：待定 危險失效概率（PFHd）：待定 停止級別（Stop Category）：0/1 | 符合標準EN ISO13849 符合標準EN ISO13849 符合標準EN ISO13849 符合標準EN ISO13849 符合標準IEC61508,IEC62061 符合標準IEC61508,IEC62061 符合標準IEC61508,IEC62061 符合標準IEC61508,IEC62061 符合標準EN 60204-1 |
| ▊ | SPC-SIO8安全擴展模塊 |
| · 是一款安全擴展模塊 · 最大支持2路支持TTL型/正余弦型編碼器信號輸入，8 路安全輸出 · 可配合安全控制模塊SPC-1000使用，設定安全控制邏輯，滿足多種現場應用需求 |
| ▊ | 型號規格 |
產品選型 | 電源 | 安全輸入 | 輸入通道 | 輸出通道 |
SPC-SIO8 | 24V DC | TTL型/正余弦型編碼器 | 2 | 8 |
說明 | TTL型/正余弦型編碼器 | |||
| ▊ | 安全性能 |
性能等級（PL）：PLe 安全類別（Cat.）：Cat.4 任務時間（TM）：20年 診斷覆蓋率（DC/DCavg）：待定 安全完整性等級（SIL）：SIL3 硬件故障裕度（HFT）：1 安全失效分數（SFF）：待定 危險失效概率（PFHd）：待定 停止級別（Stop Category）：0/1 | 符合標準EN ISO13849 符合標準EN ISO13849 符合標準EN ISO13849 符合標準EN ISO13849 符合標準IEC61508,IEC62061 符合標準IEC61508,IEC62061 符合標準IEC61508,IEC62061 符合標準IEC61508,IEC62061 符合標準EN 60204-1 |
| ▊ | SPC-SIO12安全擴展模塊 |
| · 是一款安全擴展模塊 · 支持多種開關型安全元件輸入（如急停按鈕，安全門，雙手按鈕等） · 最大支持12路安全元件輸入，4路安全輸出 · 可配合安全控制模塊SPC-1000使用，設定安全控制邏輯，滿足多種現場應用需求 |
| ▊ | 型號規格 |
產品選型 | 電源 | 安全輸入 | 輸入通道 | 輸出通道 |
SPC-SI12 | 24V DC | 急停按鈕，安全門，雙手按鈕，安全光幕 | 12 | 4 |
說明 | 急停按鈕、安全門、PNP型安全光幕 | |||
| ▊ | 安全性能 |
性能等級（PL）：PLe 安全類別（Cat.）：Cat.4 任務時間（TM）：20年 診斷覆蓋率（DC/DCavg）：待定 安全完整性等級（SIL）：SIL3 硬件故障裕度（HFT）：1 安全失效分數（SFF）：待定 危險失效概率（PFHd）：待定 停止級別（Stop Category）：0/1 | 符合標準EN ISO13849 符合標準EN ISO13849 符合標準EN ISO13849 符合標準EN ISO13849 符合標準IEC61508,IEC62061 符合標準IEC61508,IEC62061 符合標準IEC61508,IEC62061 符合標準IEC61508,IEC62061 符合標準EN 60204-1 |
| ▊ | 總線網關 |
| ? 是總線型網關從站設備 |

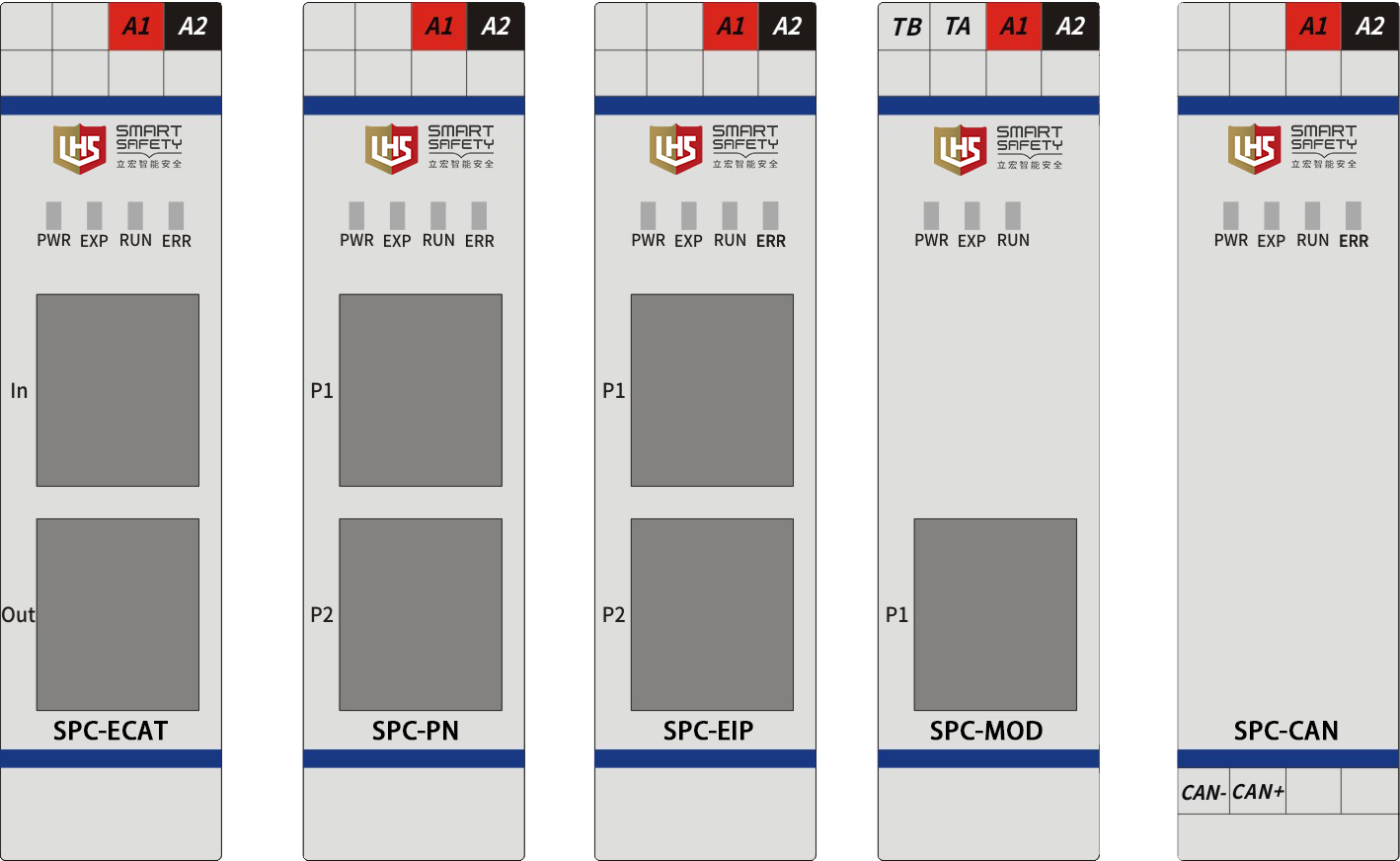

▊附件規格
產品名稱 | 型號 | 通訊方式 |
網關 | SPC-PN | PROFINET |
網關 | SPC-MOD | Modbus |
網關 | SPC-EIP | Ethernet/IP |
網關 | SPC-ECAT | Ether CAT |
網關 | SPC-CAN | Canopen |
▊ 技術參數
型號 | SPC-WG |
電源指示燈 | off:模塊失電 |
on:模塊得電 | |
背板總線指示燈 | on:背板總線通信正常 |
Blinking:連接正常，系統內有模塊離線 | |
| Flickering:網關模塊離線 | |
總線運行指示燈 | off:與主站未建立連接 |
on:與主站連接成功 | |
ERR指示燈 | off:無錯誤(指示燈滅) |
on:系統錯誤(指示燈亮) | |
LiLink/Act | off:無EtherCAT連接 |
on:連接正常，無數據 | |
| Flash:數據傳輸中 |
| ▊ | 技術參數 |
型號 | SPC-1000 |
電源特性 | |
供電電壓 | 24V DC |
電壓范圍 | 20～30V DC |
電流損耗 | ≤120mA (24V DC) |
輸入特征 | |
輸入通道 | 24 |
輸入電流 | ≤10mA (24V DC) |
導線電阻 | ≤15Ω |
輸入設備 | 開關型安全元件：急停按鈕，安全門，雙手按鈕，安全光幕等 |
輸出特征 | |
輸出通道 | 4 |
輸出類型 | PNP |
切換容量 | 2A/24V DC |
觸點材料 | AgSnO2 + 0.2μm Au |
觸點熔絲保護 | 5A快，3A慢 |
短路保護 | 有 |
時間特征 | |
吸合緩沖時間 | ≤100ms |
≤30ms | |
釋放緩沖時間 | |
急停失效恢復時間 | ≤30ms |
≤1000ms | |
電源失效恢復時間 | |
通訊特性 | |
組態工程通訊接口 | USB Type-C |
工業以太網協議 | Modbus TCP |
串口通訊協議 | RS485 |
擴展功能 | 可擴展從站安全IO模塊 |
環境特性 | |
電磁兼容 | 符合EN 61326-3-1 |
振動頻率 | 10Hz～55Hz |
振動幅度 | 0.35mm |
使用溫度 | -20℃~+60℃ |
儲存溫度 | -40℃~+85℃ |
相對濕度 | 10%~90% |
絕緣特性 | |
過壓等級 | Ⅲ |
污染等級 | 2 |
防護等級 | IP20 |
海拔高度 | ≤2000m |
額定絕緣電壓 | 250V AC |
額定沖擊電壓 | 4000V(1.2/50us)，基本型安全隔離 |
絕緣強度 | 1500V AC, 1min |
電氣間隙和爬電距離 | 符合 EN 60947-1 |
| ▊ | 技術參數 |
| 型號 | SPC-SIO8 |
電源特性 | |
供電電壓 | 24V DC |
電壓范圍 | 20～30V DC |
電流損耗 | ≤90mA (24V DC) |
輸入特征 | |
輸入通道 | 2 |
輸入電流 | ≤10mA (24V DC) |
導線電阻 | ≤15Ω |
輸入設備 | TTL型/正余弦型編碼器 |
輸入頻率 | 0.01Hz~250kHz |
輸出特征 | |
輸出通道 | 8 |
輸出類型 | PNP |
切換容量 | 1A/24V DC |
觸點熔絲保護 | 3A快，2A慢 |
短路保護 | 有 |
時間特征 | |
吸合緩沖時間 | ≤100ms |
≤30ms | |
釋放緩沖時間 | |
電源失效恢復時間 | ≤1000ms |
環境特性 | |
電磁兼容 | 符合EN 61326-3-1 |
振動頻率 | 10Hz～55Hz |
振動幅度 | 0.35mm |
使用溫度 | -20℃~+60℃ |
儲存溫度 | -40℃~+85℃ |
相對濕度 | 10%~90% |
絕緣特性 | |
過壓等級 | Ⅲ |
污染等級 | 2 |
防護等級 | IP20 |
海拔高度 | ≤2000m |
額定絕緣電壓 | 250V AC |
額定沖擊電壓 | 4000V(1.2/50us)，基本型安全隔離 |
絕緣強度 | 1500V AC, 1min |
電氣間隙和爬電距離 | 符合 EN 60947-1 |
▊技術參數
型號 | SPC-SIO12 |
電源特性 | |
供電電壓 | 24V DC |
電壓范圍 | 20~30V DC |
電流損耗 | ≤90mA (24V DC) |
輸入特征 | |
輸入通道 | 12 |
輸入電流 | ≤10mA (24V DC) |
導線電阻 | ≤15Ω |
輸入設備 | 開關型安全元件，如急停按鈕，安全門，雙手按鈕，安全光幕等 |
輸出特征 | |
輸出通道 | 4 |
輸出類型 | PNP |
切換容量 | 2A/24V DC |
觸點熔絲保護 | 5A快，3A慢 |
短路保護 | 有 |
時間特征 | |
吸合緩沖時間 | ≤100ms |
≤30ms | |
釋放緩沖時間 | |
急停失效恢復時間 | ≤30ms |
≤1000ms | |
電源失效恢復時間 | |
環境特征 | |
電磁兼容 | 符合EN 61326-3-1 |
振動頻率 | 10Hz～55Hz |
振動幅度 | 0.35mm |
使用溫度 | -20℃~+60℃ |
儲存溫度 | -40℃~+85℃ |
相對濕度 | 10%~90% |
絕緣特性 | |
過壓等級 | Ⅲ |
污染等級 | 2 |
防護等級 | IP20 |
海拔高度 | ≤2000m |
額定絕緣電壓 | 250V AC |
額定沖擊電壓 | 4000V(1.2/50us)，基本型安全隔離 |
絕緣強度 | 1500V AC, 1min |
電氣間隙和爬電距離 | 符合 EN IEC 60947-1 |
▊SPC-1000功能框圖、典型應用及外形尺寸圖
| 功能框圖 | 典型應用 | 外形尺寸圖 |
 |  |
|
▊SPC-SIO8功能框圖、典型應用及外形尺寸圖
| 功能框圖 | 典型應用 | 外形尺寸圖 |
 |  |
|
▊SPC-SIO12功能框圖、典型應用及外形尺寸圖
| 功能框圖 | 典型應用 | 外形尺寸圖 |
 |  |
|
▊網關附件規格
產品名稱 | 產品選型 | 用途 |
DIN導軌總線連接器 | SPC-TBUS | 用于連接電子模塊殼體的總線連接器，每模塊需要一個 |
限位器 | SPC-E | 標配一組兩個，用于固定模塊，防止模塊松動 |
▊SPC-WG功能框圖、典型應用及外形尺寸圖
| 功能框圖 | DIN導軌總 線連接器 SPC-TBUS 外形尺寸圖 | 限位器 SPC-E 外形尺寸圖 |
 |
|
|
▊SPC-1000接線示意圖
電 源 |  | ||
輸 入 |   |  |  |
 |  | ||
 |  | ||
復 位 |  |  | |
反 饋 |  |  | |
輸 出 |  |  |
▊SPC-SIO8接線示意圖
電 源 |  | |
輸 入 |   | |
輸 出 |  |  |
▊SPC-SIO12接線示意圖
電 源 |  | ||
輸 入 |  |  |  |
 |  | ||
 |  | ||
復 位 |  |  | |
反 饋 |  |  | |
輸 出 |  |  |
