▊安全控制器的選型方法
請按步驟，根據用途選擇適合的 GC 系列產品。 | ||
 |  |  |
| 主控制器的選擇［必需］ | 擴展單元的選擇［選購件］ | 總線網關的選擇［必需］ |
|  |  |

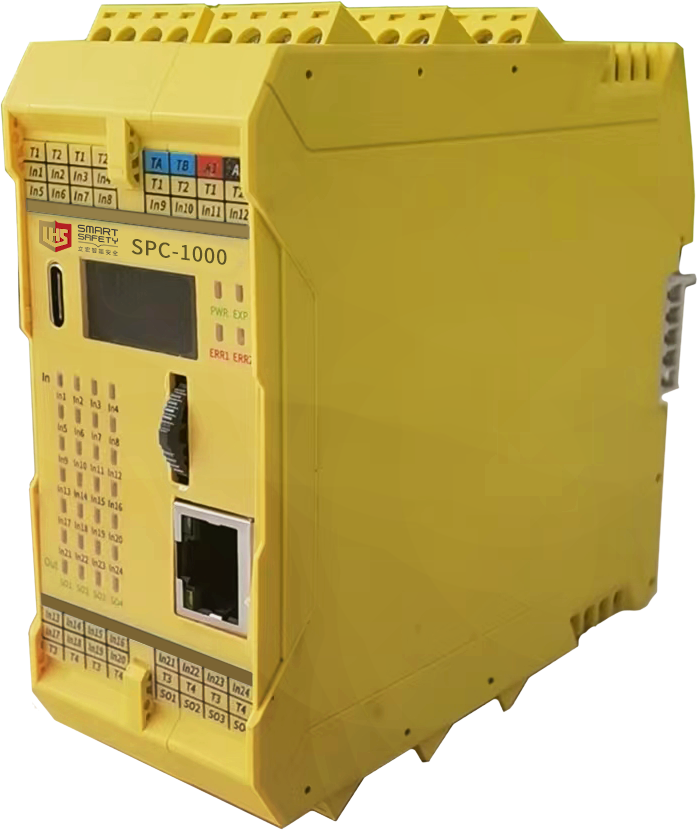

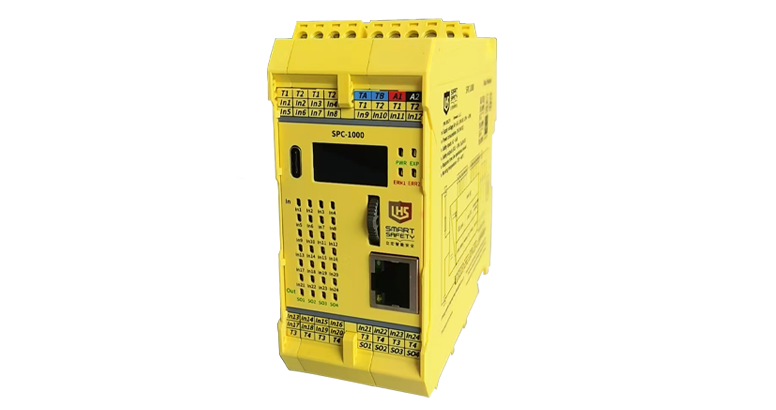

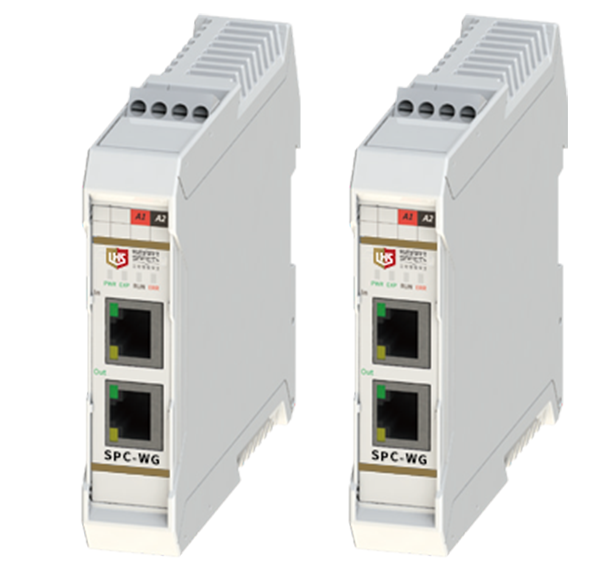

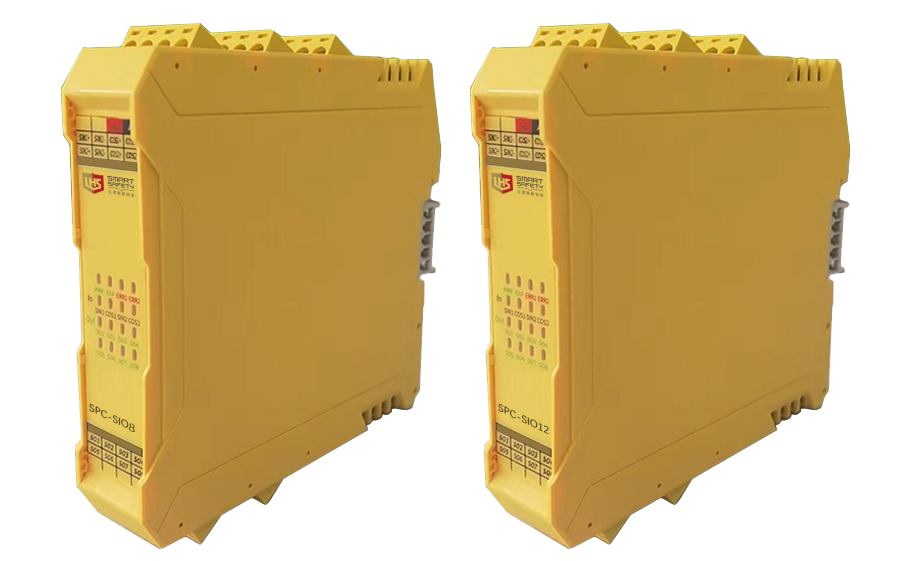

SPC-1000 | SPC-SIO8 SPC-SIO12 | SPC-WG |

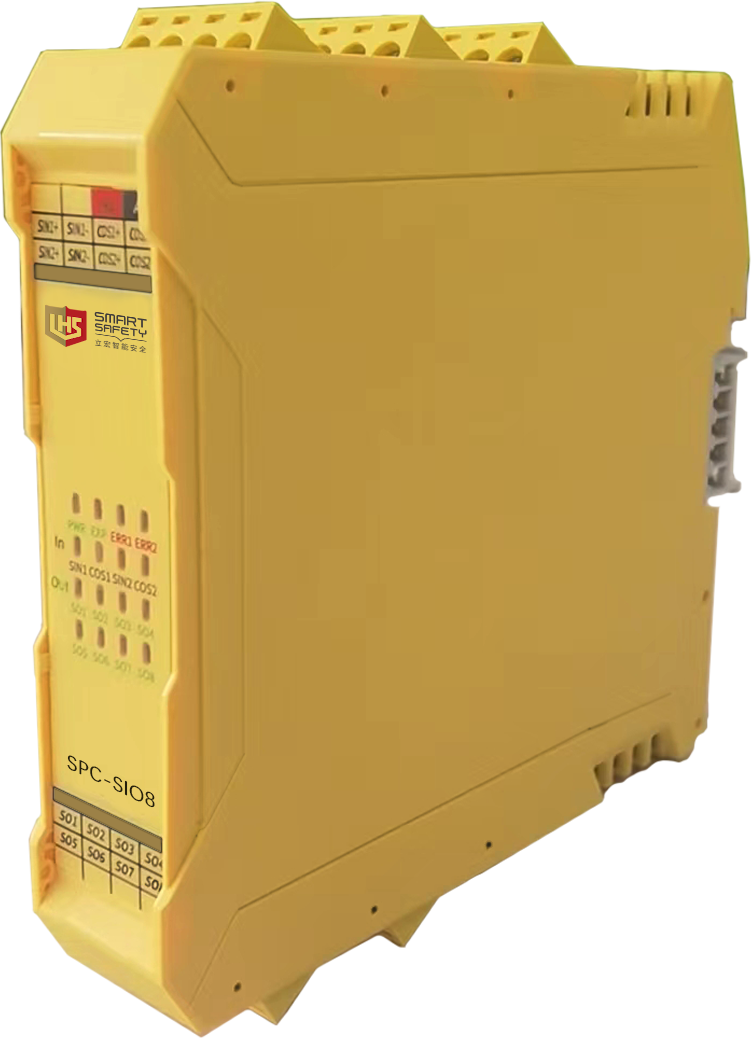

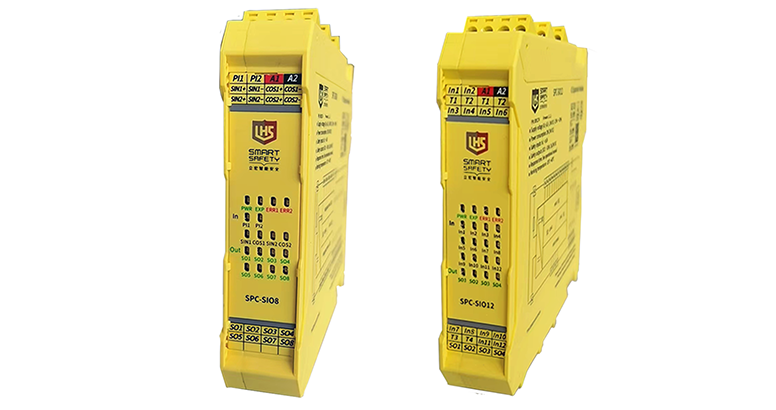

| ▊ | SPC-SIO8安全擴展模塊 |
| · 是一款安全擴展模塊 · 最大支持2路支持TTL型/正余弦型編碼器信號輸入，8 路安全輸出 · 可配合安全控制模塊SPC-1000使用，設定安全控制邏輯，滿足多種現場應用需求 |
| ▊ | 型號規格 |
產品選型 | 電源 | 安全輸入 | 輸入通道 | 輸出通道 |
SPC-SIO8 | 24V DC | TTL型/正余弦型編碼器 | 2 | 8 |
說明 | TTL型/正余弦型編碼器 | |||
| ▊ | 安全性能 |
性能等級（PL）：PLe 安全類別（Cat.）：Cat.4 任務時間（TM）：20年 診斷覆蓋率（DC/DCavg）：待定 安全完整性等級（SIL）：SIL3 硬件故障裕度（HFT）：1 安全失效分數（SFF）：待定 危險失效概率（PFHd）：待定 停止級別（Stop Category）：0/1 | 符合標準EN ISO13849 符合標準EN ISO13849 符合標準EN ISO13849 符合標準EN ISO13849 符合標準IEC61508,IEC62061 符合標準IEC61508,IEC62061 符合標準IEC61508,IEC62061 符合標準IEC61508,IEC62061 符合標準EN 60204-1 |

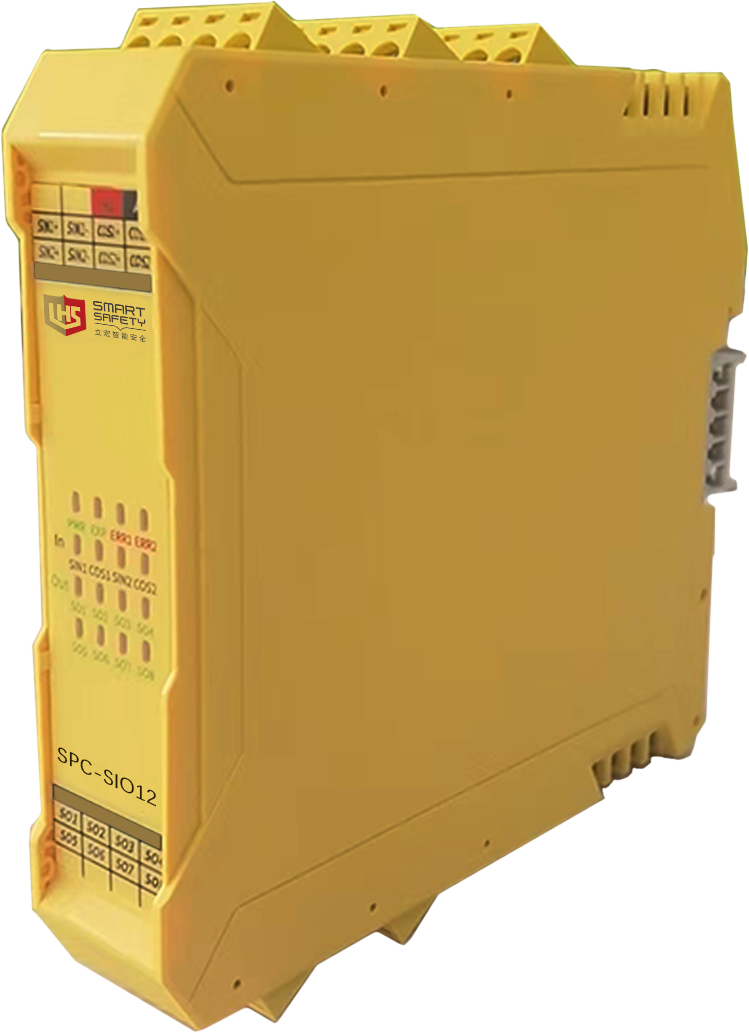

| ▊ | SPC-SIO12安全擴展模塊 |
| · 是一款安全擴展模塊 · 支持多種開關型安全元件輸入（如急停按鈕，安全門，雙手按鈕等） · 最大支持12路安全元件輸入，4路安全輸出 · 可配合安全控制模塊SPC-1000使用，設定安全控制邏輯，滿足多種現場應用需求 |
| ▊ | 型號規格 |
產品選型 | 電源 | 安全輸入 | 輸入通道 | 輸出通道 |
SPC-SI12 | 24V DC | 急停按鈕，安全門，雙手按鈕，安全光幕 | 12 | 4 |
說明 | 急停按鈕、安全門、PNP型安全光幕 | |||
| ▊ | 安全性能 |
性能等級（PL）：PLe 安全類別（Cat.）：Cat.4 任務時間（TM）：20年 診斷覆蓋率（DC/DCavg）：待定 安全完整性等級（SIL）：SIL3 硬件故障裕度（HFT）：1 安全失效分數（SFF）：待定 危險失效概率（PFHd）：待定 停止級別（Stop Category）：0/1 | 符合標準EN ISO13849 符合標準EN ISO13849 符合標準EN ISO13849 符合標準EN ISO13849 符合標準IEC61508,IEC62061 符合標準IEC61508,IEC62061 符合標準IEC61508,IEC62061 符合標準IEC61508,IEC62061 符合標準EN 60204-1 |
| ▊ | 技術參數 |
| 型號 | SPC-SIO8 |
電源特性 | |
供電電壓 | 24V DC |
電壓范圍 | 20～30V DC |
電流損耗 | ≤90mA (24V DC) |
輸入特征 | |
輸入通道 | 2 |
輸入電流 | ≤10mA (24V DC) |
導線電阻 | ≤15Ω |
輸入設備 | TTL型/正余弦型編碼器 |
輸入頻率 | 0.01Hz~250kHz |
輸出特征 | |
輸出通道 | 8 |
輸出類型 | PNP |
切換容量 | 1A/24V DC |
觸點熔絲保護 | 3A快，2A慢 |
短路保護 | 有 |
時間特征 | |
吸合緩沖時間 | ≤100ms |
≤30ms | |
釋放緩沖時間 | |
電源失效恢復時間 | ≤1000ms |
環境特性 | |
電磁兼容 | 符合EN 61326-3-1 |
振動頻率 | 10Hz～55Hz |
振動幅度 | 0.35mm |
使用溫度 | -20℃~+60℃ |
儲存溫度 | -40℃~+85℃ |
相對濕度 | 10%~90% |
絕緣特性 | |
過壓等級 | Ⅲ |
污染等級 | 2 |
防護等級 | IP20 |
海拔高度 | ≤2000m |
額定絕緣電壓 | 250V AC |
額定沖擊電壓 | 4000V(1.2/50us)，基本型安全隔離 |
絕緣強度 | 1500V AC, 1min |
電氣間隙和爬電距離 | 符合 EN 60947-1 |
▊技術參數
型號 | SPC-SIO12 |
電源特性 | |
供電電壓 | 24V DC |
電壓范圍 | 20~30V DC |
電流損耗 | ≤90mA (24V DC) |
輸入特征 | |
輸入通道 | 12 |
輸入電流 | ≤10mA (24V DC) |
導線電阻 | ≤15Ω |
輸入設備 | 開關型安全元件，如急停按鈕，安全門，雙手按鈕，安全光幕等 |
輸出特征 | |
輸出通道 | 4 |
輸出類型 | PNP |
切換容量 | 2A/24V DC |
觸點熔絲保護 | 5A快，3A慢 |
短路保護 | 有 |
時間特征 | |
吸合緩沖時間 | ≤100ms |
≤30ms | |
釋放緩沖時間 | |
急停失效恢復時間 | ≤30ms |
≤1000ms | |
電源失效恢復時間 | |
環境特征 | |
電磁兼容 | 符合EN 61326-3-1 |
振動頻率 | 10Hz～55Hz |
振動幅度 | 0.35mm |
使用溫度 | -20℃~+60℃ |
儲存溫度 | -40℃~+85℃ |
相對濕度 | 10%~90% |
絕緣特性 | |
過壓等級 | Ⅲ |
污染等級 | 2 |
防護等級 | IP20 |
海拔高度 | ≤2000m |
額定絕緣電壓 | 250V AC |
額定沖擊電壓 | 4000V(1.2/50us)，基本型安全隔離 |
絕緣強度 | 1500V AC, 1min |
電氣間隙和爬電距離 | 符合 EN IEC 60947-1 |
▊SPC-SIO8功能框圖、典型應用及外形尺寸圖
| 功能框圖 | 典型應用 | 外形尺寸圖 |
 |  |
|
▊SPC-SIO12功能框圖、典型應用及外形尺寸圖
| 功能框圖 | 典型應用 | 外形尺寸圖 |
 |  |
|
▊SPC-SIO8接線示意圖
電 源 |  | |
輸 入 |   | |
輸 出 |  |  |
▊SPC-SIO12接線示意圖
電 源 |  | ||
輸 入 |   |  |  |
 |  | ||
 |  | ||
復 位 |  |  | |
反 饋 |  |  | |
輸 出 |  |  |
▊安全模塊配置· 自檢參數可自由配置· 檢測T口可自由選擇· 通訊參數可自由配置· 通用Type-C組態線
▊安全控制器的選型方法請按步驟，根據用途選擇適合的 GC 系列產品。主控制器的選擇［必需］擴展單元的選擇［選購件］總線網關的選擇［必需］ SPC-1000SPC-SIO8 SPC-SIO12SPC-WG▊SPC-SIO8安全擴展模塊· 是一款安全擴展模塊· 最大支持2路支持TTL型/正余弦型編碼器信號......

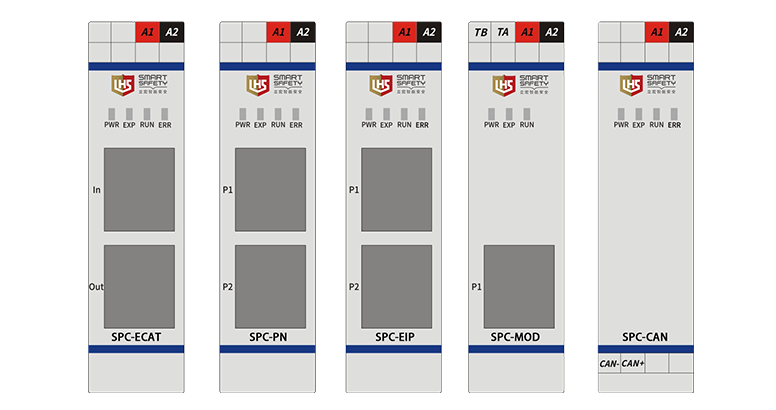

? 是總線型網關從站設備 ? 支持Modbus、EtherCAT、PROFINET、 EtherNet/IP、CANopen等通訊 ? 配合安全控制模塊使用 ? 通過網關設備，用戶可實時讀取安全控制模 塊的邏輯狀態信息、設備運行狀態信息以及 各IO模塊的故障報警狀態等，實現遠程通信，方便操作▊型號......
