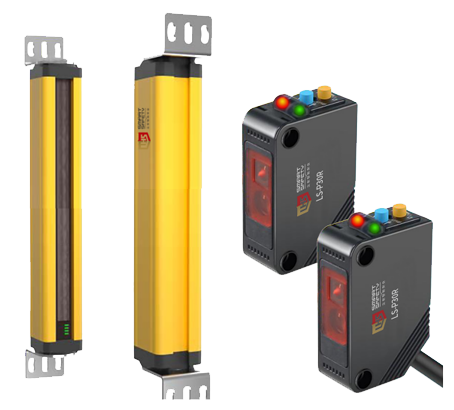

型號	LS-P3OR

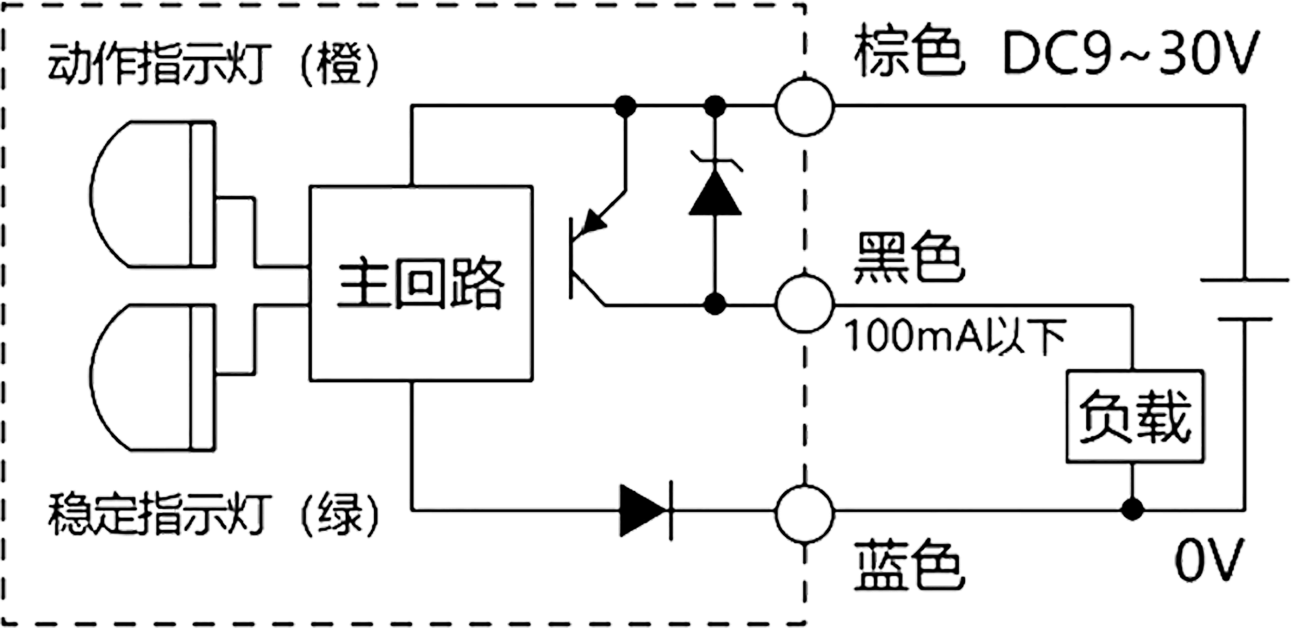

項目名稱	技術參數	接口	PNP/NPN/TTL串口(三選一，支持定制)
激光光源	激光二極管650nm,<1mw	接口	PNP/NPN/TTL串口(三選一，支持定制)
激光等級	Class1	功耗	<0.6W
測距頻率	1000Hz	重量	<10g
工作距離	0.03m-3m @80%反射率	尺寸(長寬高)	33mm×20mm×llmm
10%反射率	1.5m	防護等級	IP67
響應時間	1ms	工作環境溫度	-20℃~+55℃
絕對精度	±40mm	存儲環境溫度	-40℃~+85℃
重復精度	±5mm	抗環境光能力	50000Lux
工作電壓	9-30V

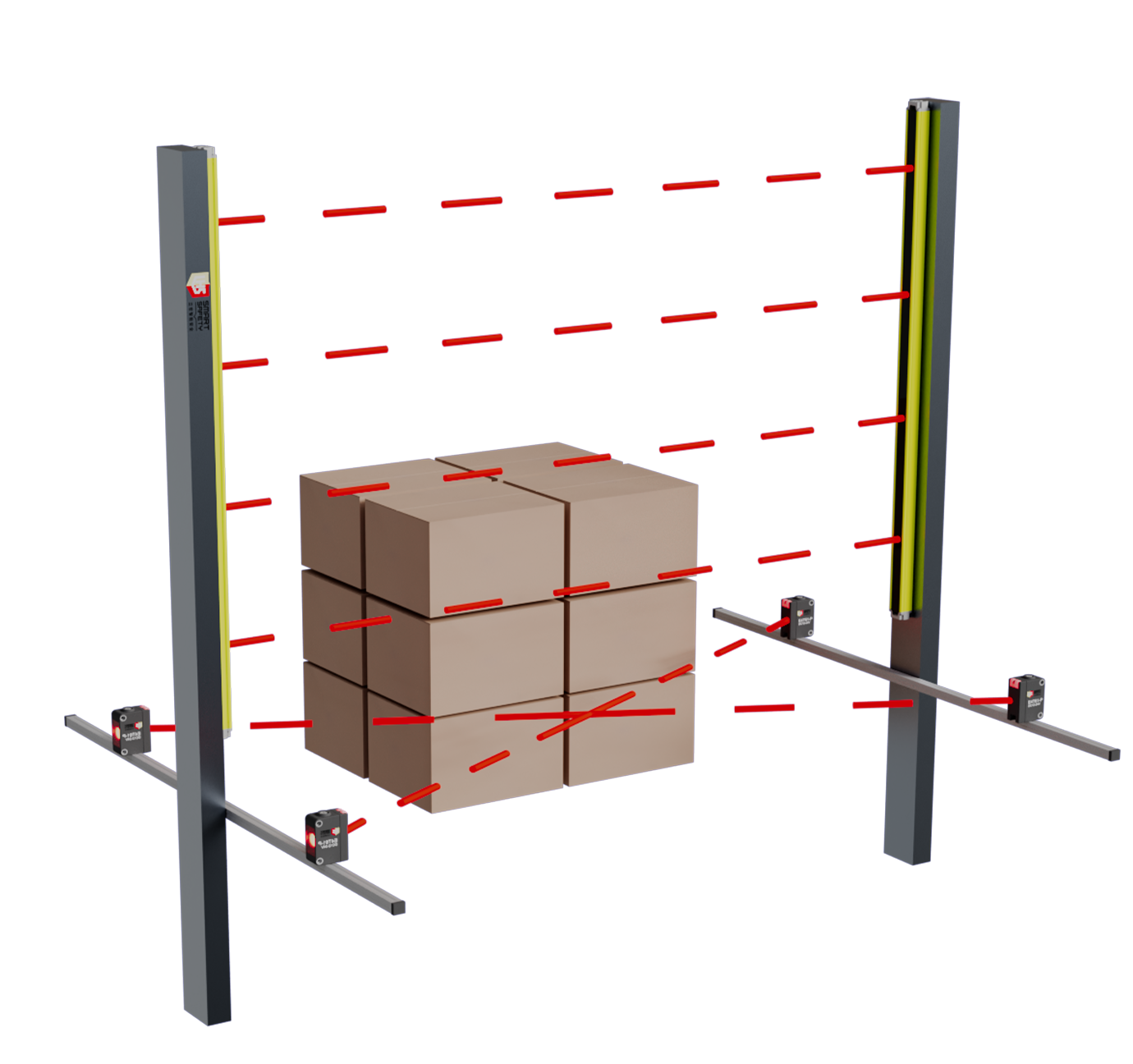

LSMT-14系列（手指保護型）			LSMT-25系列（手掌保護型）			LSMT-45系列（手臂/人保護型）
14分辨率			25分辨率			45分辨率
光柵型號	總高度	保護高度	光柵型號	總高度	保護高度	光柵型號	總高度	保護高度
LSMT-14-0220-M/P	218mm	160mm	LSMT-25-0220-M/P	218mm	160mm	LSMT-45-0220-M/P	218mm	160mm
LSMT-14-0240-M/P	238mm	180mm	LSMT-25-0260-M/P	258mm	200mm	LSMT-45-0300-M/P	298mm	240mm
LSMT-14-0260-M/P	258mm	200mm	LSMT-25-0300-M/P	298mm	240mm	LSMT-45-0380-M/P	378mm	320mm
LSMT-14-0280-M/P	278mm	220mm	LSMT-25-0340-M/P	338mm	280mm	LSMT-45-0460-M/P	458mm	400mm
LSMT-14-0300-M/P	298mm	240mm	LSMT-25-0380-M/P	378mm	320mm	LSMT-45-0540-M/P	538mm	480mm
LSMT-14-0320-M/P	318mm	260mm	LSMT-25-0420-M/P	418mm	360mm	LSMT-45-0620-M/P	618mm	560mm
LSMT-14-0340-M/P	338mm	280mm	LSMT-25-0460-M/P	458mm	400mm	LSMT-45-0700-M/P	698mm	640mm
LSMT-14-0360-M/P	358mm	300mm	LSMT-25-0500-M/P	498mm	440mm	LSMT-45-0780-M/P	778mm	720mm
LSMT-14-0380-M/P	378mm	320mm	LSMT-25-0540-M/P	538mm	480mm	LSMT-45-0860-M/P	858mm	800mm
LSMT-14-0400-M/P	398mm	340mm	LSMT-25-0580-M/P	578mm	520mm	LSMT-45-0940-M/P	938mm	880mm
LSMT-14-0420-M/P	418mm	360mm	LSMT-25-0620-M/P	618mm	560mm	LSMT-45-1020-M/P	1018mm	960mm
LSMT-14-0440-M/P	438mm	380mm	LSMT-25-0660-M/P	658mm	600mm	LSMT-45-1100-M/P	1098mm	1040mm
LSMT-14-0460-M/P	458mm	400mm	LSMT-25-0700-M/P	698mm	640mm	LSMT-45-1180-M/P	1178mm	1120mm
LSMT-14-0480-M/P	478mm	420mm	LSMT-25-0740-M/P	738mm	680mm	LSMT-45-1260-M/P	1258mm	1200mm
LSMT-14-0500-M/P	498mm	440mm	LSMT-25-0780-M/P	778mm	720mm	LSMT-45-1340-M/P	1338mm	1280mm
LSMT-14-0520-M/P	518mm	460mm	LSMT-25-0820-M/P	818mm	760mm	LSMT-45-1420-M/P	1418mm	1360mm
LSMT-14-0540-M/P	538mm	480mm	LSMT-25-0860-M/P	858mm	800mm	LSMT-45-1500-M/P	1498mm	1440mm
LSMT-14-0560-M/P	558mm	500mm	LSMT-25-0900-M/P	898mm	840mm	LSMT-45-1580-M/P	1578mm	1520mm
LSMT-14-0580-M/P	578mm	520mm	LSMT-25-0940-M/P	938mm	880mm	LSMT-45-1660-M/P	1658mm	1600mm
LSMT-14-0600-M/P	598mm	540mm	LSMT-25-0980-M/P	978mm	920mm	LSMT-45-1740-M/P	1738mm	1680mm
LSMT-14-0620-M/P	618mm	560mm	LSMT-25-1020-M/P	1018mm	960mm	LSMT-45-1820-M/P	1818mm	1760mm
LSMT-14-0640-M/P	638mm	580mm	LSMT-25-1060-M/P	1058mm	1000mm	LSMT-45-1900-M/P	1898mm	1840mm
LSMT-14-0660-M/P	658mm	600mm	LSMT-25-1100-M/P	1098mm	1040mm	LSMT-45-1980-M/P	1978mm	1920mm
LSMT-14-0680-M/P	678mm	620mm	LSMT-25-1140-M/P	1138mm	1080mm	LSMT-45-2060-M/P	2058mm	2000mm
LSMT-14-0700-M/P	698mm	640mm	LSMT-25-1180-M/P	1178mm	1120mm	LSMT-45-2140-M/P	2138mm	2080mm
LSMT-14-0720-M/P	718mm	660mm	LSMT-25-1220-M/P	1218mm	1160mm	LSMT-45-2220-M/P	2218mm	2160mm
LSMT-14-0740-M/P	738mm	680mm	LSMT-25-1260-M/P	1258mm	1200mm	LSMT-45-2300-M/P	2298mm	2240mm
LSMT-14-0760-M/P	758mm	700mm	LSMT-25-1300-M/P	1298mm	1240mm	LSMT-45-2380-M/P	2378mm	2320mm
LSMT-14-0780-M/P	778mm	720mm	LSMT-25-1340-M/P	1338mm	1280mm	LSMT-45-2460-M/P	2458mm	2400mm
LSMT-14-0800-M/P	798mm	740mm	LSMT-25-1380-M/P	1378mm	1320mm	LSMT-45-2540-M/P	2538mm	2480mm
LSMT-14-0820-M/P	818mm	760mm	LSMT-25-1420-M/P	1418mm	1360mm	LSMT-45-2620-M/P	2618mm	2560mm
LSMT-14-0840-M/P	838mm	780mm	LSMT-25-1460-M/P	1458mm	1400mm	/	/	/
LSMT-14-0860-M/P	858mm	800mm	LSMT-25-1500-M/P	1498mm	1440mm	/	/	/
LSMT-14-0880-M/P	878mm	820mm	LSMT-25-1540-M/P	1538mm	1480mm	/	/	/
LSMT-14-0900-M/P	898mm	840mm	LSMT-25-1580-M/P	1578mm	1520mm	/	/	/
LSMT-14-0920-M/P	918mm	860mm	LSMT-25-1620-M/P	1618mm	1560mm	/	/	/
LSMT-14-0940-M/P	938mm	880mm	LSMT-25-1660-M/P	1658mm	1600mm	/	/	/
LSMT-14-0960-M/P	958mm	900mm	LSMT-25-1700-M/P	1698mm	1640mm	/	/	/
LSMT-14-0980-M/P	978mm	920mm	LSMT-25-1740-M/P	1738mm	1680mm	/	/	/
LSMT-14-1000-M/P	998mm	940mm	LSMT-25-1780-M/P	1778mm	1720mm	/	/	/
LSMT-14-1020-M/P	1018mm	960mm	LSMT-25-1820-M/P	1818mm	1760mm	/	/	/
LSMT-14-1040-M/P	1038mm	980mm	LSMT-25-1860-M/P	1858mm	1800mm	/	/	/
LSMT-14-1060-M/P	1058mm	1000mm	LSMT-25-1900-M/P	1898mm	1840mm	/	/	/
LSMT-14-1080-M/P	1078mm	1020mm	LSMT-25-1940-M/P	1938mm	1880mm	/	/	/
LSMT-14-1100-M/P	1098mm	1040mm	LSMT-25-1980-M/P	1978mm	1920mm	/	/	/
LSMT-14-1120-M/P	1118mm	1060mm	LSMT-25-2020-M/P	2018mm	1960mm	/	/	/
LSMT-14-1140-M/P	1138mm	1080mm	LSMT-25-2060-M/P	2058mm	2000mm	/	/	/
LSMT-14-1160-M/P	1158mm	1100mm	LSMT-25-2100-M/P	2098mm	2040mm	/	/	/
LSMT-14-1180-M/P	1178mm	1120mm	LSMT-25-2140-M/P	2138mm	2080mm	/	/	/
LSMT-14-1200-M/P	1198mm	1140mm	LSMT-25-2180-M/P	2178mm	2120mm	/	/	/
LSMT-14-1220-M/P	1218mm	1160mm	LSMT-25-2220-M/P	2218mm	2160mm	/	/	/
LSMT-14-1240-M/P	1238mm	1180mm	LSMT-25-2260-M/P	2258mm	2200mm	/	/	/
LSMT-14-1260-M/P	1258mm	1200mm	LSMT-25-2300-M/P	2298mm	2240mm	/	/	/
LSMT-14-1280-M/P	1278mm	1220mm	LSMT-25-2340-M/P	2338mm	2280mm	/	/	/
LSMT-14-1300-M/P	1298mm	1240mm	LSMT-25-2380-M/P	2378mm	2320mm	/	/	/
LSMT-14-1320-M/P	1318mm	1260mm	LSMT-25-2420-M/P	2418mm	2360mm	/	/	/
LSMT-14-1340-M/P	1338mm	1280mm	LSMT-25-2460-M/P	2458mm	2400mm	/	/	/
/	/	/	LSMT-25-2500-M/P	2498mm	2440mm	/	/	/
/	/	/	LSMT-25-2540-M/P	2538mm	2480mm	/	/	/
/	/	/	LSMT-25-2580-M/P	2578mm	2520mm	/	/	/
/	/	/	LSMT-25-2620-M/P	2618mm	2560mm	/	/	/
說明：M表示一對光電開關；P表示PNP輸出，可選配NPN輸出，如LSMT-14-1000-M/N

保護高度（按光束間距而定）
10mm	160mm~1280mm
20mm	160mm~2560mm
40mm	160mm~2560mm
指標參數
保護范圍	0.2~5m
分辨率	14mm，25mm，45mm
同步類型	線同步
電氣參數
工作電壓	24VDC±10%
響應時間	4~66ms
最大功率	發射器，接收器各5W
輸出信號	2PNP/2NPN
內部保護	電源極性保護，輸出短路保護，輸出過載保護
反饋監控	EDM
最大輸出電流	200mA
防護等級	IP65
工作溫度	-10℃~+55℃
儲存溫度	-25℃~+70℃
連接類型	6針，7針接插件
外殼截面尺寸	35mm×38mm
安裝方式	提供L型兩頭安裝支架安裝或背后通槽安裝

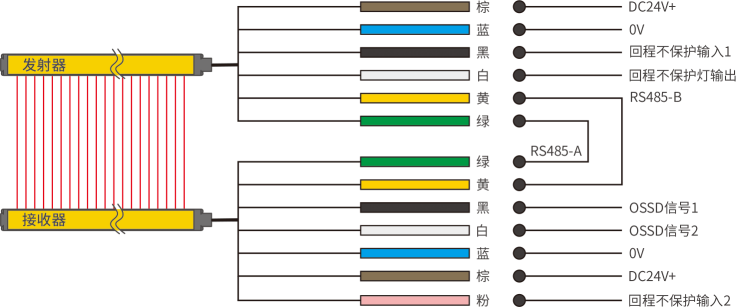

部件名稱	航空插件管腳	導線顏色	功能作用
發射器 6芯6針電纜線	1	棕	DC12V-24V,電源正極
	2	藍	0V,電源負極，
	3	綠	RS485-A,發、受光器同步信號1
	4	黃	RS485-B,發、受光器同步信號2
	5	黑	回程不保護輸入1
	9	白	回程不保護燈輸出
接收器 7芯7針電纜線	1	棕	DC12V-24V,電源正極
	2	藍	OV,電源負極，
	3	綠	RS485-A,發、受光器同步信號1
	4	白	OSSD1,可直接進PLC,安全繼電器
	5	黑	OSSD2,可直接進PLC,安全繼電器
	6	黃	RS485-B,發、受光器同步信號2
	7	粉	回程不保護輸入2

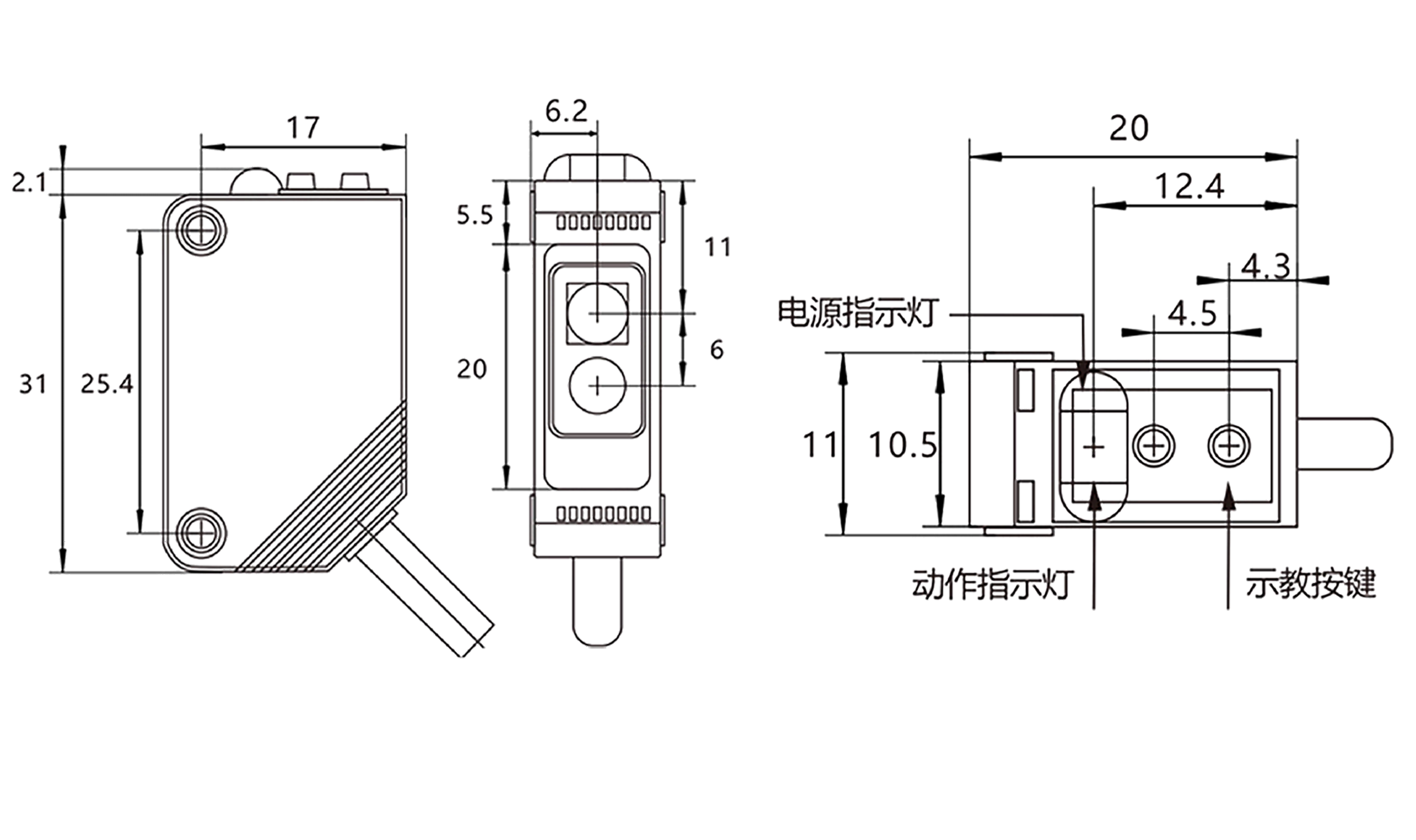

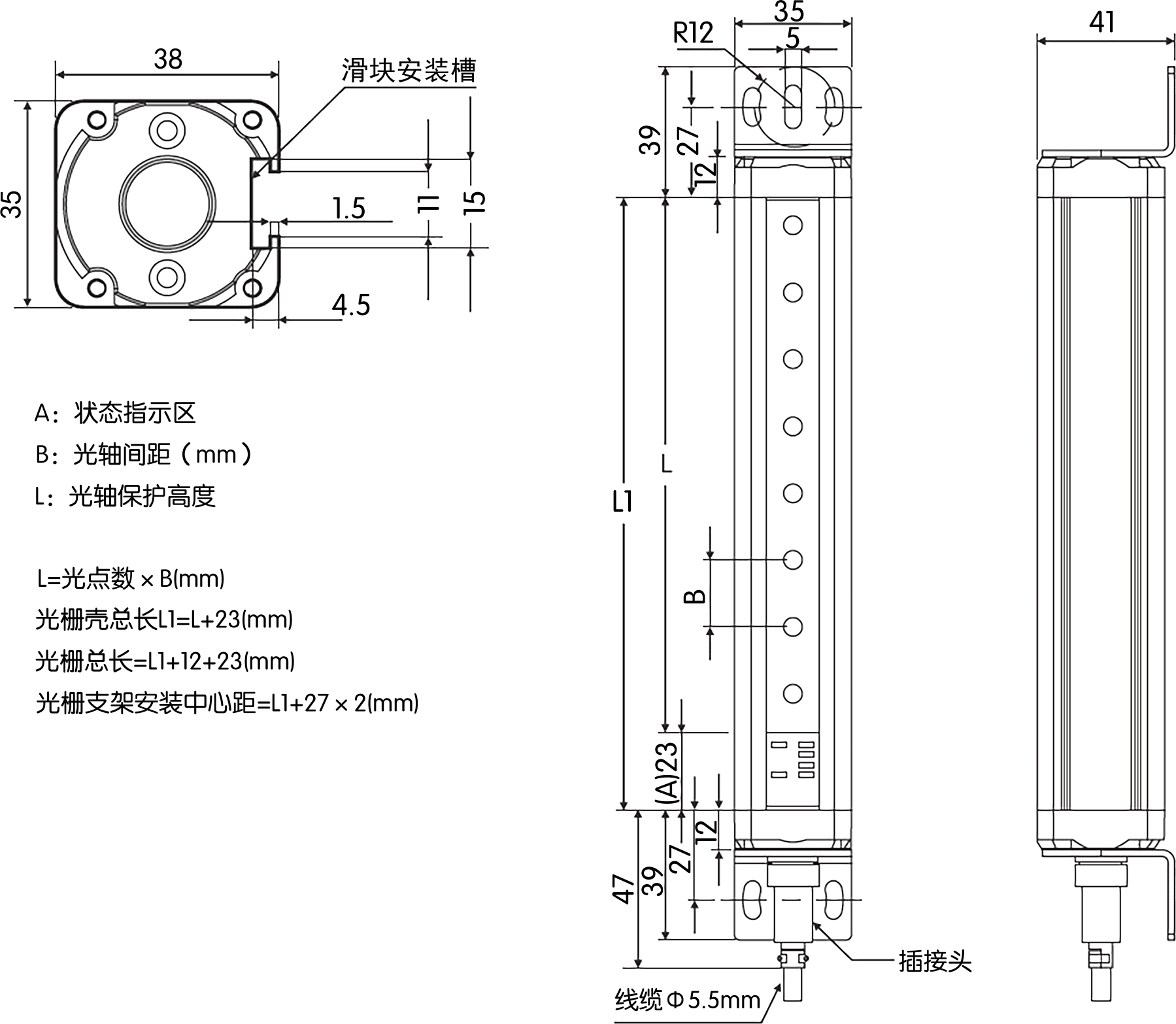

光柵尺寸	光電尺寸

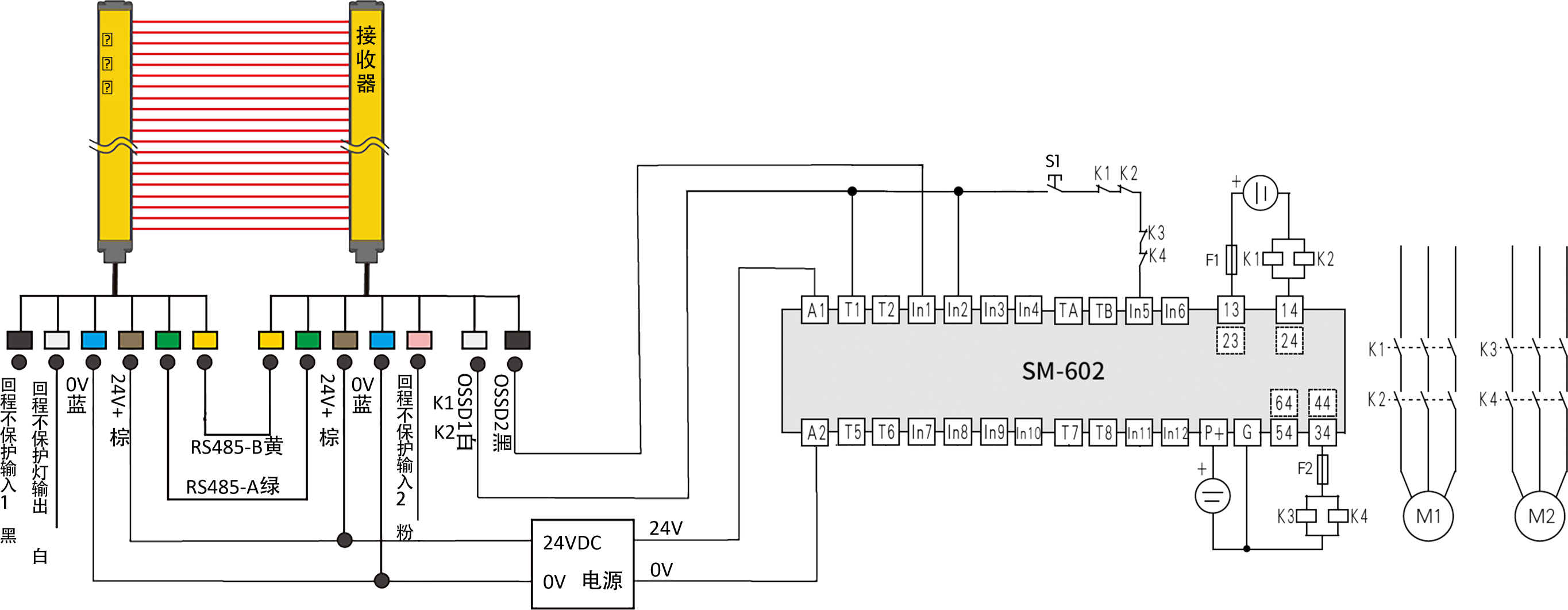

光柵直連接線圖PNP輸出
