 | ? 檢測距離可選性范圍廣 ? 超高精度， 可靠性強 ? 規格：M12×45mm，M12×35，M12×50mm，M12×55mm，M12×68mm，M12×72mm ? 重復精度：＜1% ? 產品認證：CE |
▊配置說明
外觀 |  |  |  |  | |||||
尺寸 | M12×35mm | M12×35mm | M12×45mm | M12×45mm | |||||
感應距離 | 2.0mm±10% | 4.0mm±10% | 4.0mm±10% | 2.0mm±10% | 4.0mm±10% | 6.0mm±10% | 4.0mm±10% | 6.0mm±10% | |
安裝方式 | 埋入式(齊平) | 非埋入式(非齊平) | 埋入式(齊平) | 非埋入式(非齊平) | |||||
標準檢測物體 | 12*12*1mm(Fe) | 12*12*1mm(Fe) | 18*18*1mm(Fe) | 12*12*1mm(Fe) | 18*18*1mm(Fe) | ||||
外殼材質 | 銅鍍鎳 | 銅鍍鎳 | 銅鍍鎳 | ||||||
是否帶LED | 黃色LED | 黃色LED | 黃色LED | ||||||
工作電壓 | 10-30VDC | 10-30VDC | 10-30VDC | ||||||
連波 | ＜10% | ＜10% | ＜10% | ||||||
無負載電流 | ＜10mA | ＜10mA | ＜10mA | ||||||
最大負載電流 | ＜150mA | ＜150mA | ＜150mA | ||||||
漏電流 | ＜0.01mA | ＜0.01mA | ＜0.01mA | ||||||
電壓降 | ＜1.5V | ＜1.5V | ＜1.5V | ||||||
開關頻率 | 1.5KHz | 800Hz | 1KHz | 1.5KHz | 800Hz | 600Hz | 1KHz | 500Hz | |
響應時間 | 0.1ms | 0.2ms | 0.2ms | 0.1ms | 0.2ms | 0.5ms | 0.2ms | 0.5ms | |
開關遲滯 | ＜15%(Sr) | ＜15%(Sr) | ＜15%(Sr) | ||||||
重復精度 | <3.0%(Sr) | ＜3.0%(Sr) | ＜5.0%(Sr) | ＜3.0%(Sr) | ＜5.0%(Sr) | ||||
防護等級 | IP67 | IP67 | IP67 | ||||||
工作環境溫度 | -25°C~+70°C | -25°C~+70°C | -25°C~+70°C | ||||||
溫度漂移 | ＜10%(Sr) | ＜10%(Sr) | ＜10%(Sr) | ||||||
電短路/ 過載流保護 | YES / 180mA | YES / 180mA | YES / 330mA | YES / 180mA | YES / 260mA | ||||
感應面材質 | PBT | PA66 | PA66 | ||||||
連接方式 | ?4.0mm 2m PVC電纜線，3*0.15mm2 | ?4.0mm 2m PVC電纜線，3*0.15mm2 | ?4.0mm 2m PVC電纜線，3*0.15mm2 | ||||||
重量 | 約50.8g | 約49.8g | 約55.0g | 約54.0g | |||||
型 號 | NPN常開 | LHJK-M12-35-Z32-2NO | LHJK-M12-35-Z32-4NO | LHJK-M12-F35-Z32-4NO | LHJK-M12-45-Z32-2NO | LHJK-M12-45-Z32-4NO | LHJK-M12-45-Z32-6NO | LHJK-M12-F45-Z32-4NO | LHJK-M12-F45-Z32-6NO |
NPN常閉 | LHJK-M12-35-Z32-2NC | LHJK-M12-35-Z32-4NC | LHJK-M12-F35-Z32-4NC | LHJK-M12-45-Z32-2NC | LHJK-M12-45-Z32-4NC | LHJK-M12-45-Z32-6NC | LHJK-M12-F45-Z32-4NC | LHJK-M12-F45-Z32-6NC | |
PNP常開 | LHJK-M12-35-Z32-2PO | LHJK-M12-35-Z32-4PO | LHJK-M12-F35-Z32-4PO | LHJK-M12-45-Z32-2PO | LHJK-M12-45-Z32-4PO | LHJK-M12-45-Z32-6PO | LHJK-M12-F45-Z32-4PO | LHJK-M12-F45-Z32-6PO | |
PNP常閉 | LHJK-M12-35-Z32-2PC | LHJK-M12-35-Z32-4PC | LHJK-M12-F35-Z32-4PC | LHJK-M12-45-Z32-2PC | LHJK-M12-45-Z32-4PC | LHJK-M12-45-Z32-6PC | LHJK-M12-F45-Z32-4PC | LHJK-M12-F45-Z32-6PC | |
外觀 |  |  |  | |||
尺寸 | M12×50mm (M12-4針) | M12×50mm-(M12-4針) | M12×55mm | |||
感應距離 | 2.0mm±10% | 4.0mm±10% | 4.0mm±10% | 8.0mm±10% | 10.0mm±10% | |
安裝方式 | 埋入式(齊平) | 非埋入式(非齊平) | 非埋入式(非齊平) | |||
標準檢測物體 | 12*12*1mm(Fe) | 12*12*1mm(Fe) | 24*24*1mm(Fe) | 30*30*1mm(Fe) | ||
外殼材質 | 銅鍍鎳 | 銅鍍鎳 | ||||
是否帶LED | 黃色LED | 黃色LED | ||||
工作電壓 | 10-30VDC | 10-30VDC | ||||
連波 | ＜10% | ＜10% | ||||
無負載電流 | ＜10mA | ＜10mA | ||||
最大負載電流 | 150mA | 150mA | ||||
漏電流 | ＜0.01mA | ＜0.01mA | ||||
電壓降 | ＜1.5V | ＜1.5V | ||||
開關頻率 | 1.5KHz | 800Hz | 1KHz | 500Hz | 100Hz | |
響應時間 | 0.1ms | 0.2ms | 0.2ms | 0.5ms | 1ms | |
開關遲滯 | ＜15%(Sr) | ＜15%(Sr) | ||||
重復精度 | ＜3.0%(Sr) | <3.0%(Sr) | ＜3.0%(Sr) | ＜5.0%(Sr) | ||
防護等級 | IP67 | IP67 | ||||
工作環境溫度 | -25°C~+70°C | -25°C~+70°C | ||||
溫度漂移 | ＜10%(Sr) | ＜10%(Sr) | ||||
電短路/過載流保護 | YES/180mA | YES/180mA | YES/260mA | YES/330mA | ||
感應面材質 | PBT | PBT | PBT | |||
連接方式 | M12插頭，4針 | M12插頭，4針 | ?4.0mm 2m PVC電纜線，3*0.15mm2 | |||
重量 | 約13.8g | 約12.7g | 約54.2g | |||
型 號 | NPN常開 | LHJK-M12-50-M124-2NO | LHJK-M12-50-M124-4NO | LHJK-M12-F50-M124-4NO | LHJK-M12-F55-Z32-8NO | LHJK-M12-F55-Z32-10NO |
NPN常閉 | LHJK-M12-50-M124-2NC | LHJK-M12-50-M124-4NC | LHJK-M12-F50-M124-4NC | LHJK-M12-F55-Z32-8NC | LHJK-M12-F55-Z32-10NC | |
PNP常開 | LHJK-M12-50-M124-2PO | LHJK-M12-50-M124-4PO | LHJK-M12-F50-M124-4PO | LHJK-M12-F55-Z32-8PO | LHJK-M12-F55-Z32-10PO | |
PNP常閉 | LHJK-M12-50-M124-2PC | LHJK-M12-50-M124-4PC | LHJK-M12-F50-M124-4PC | LHJK-M12-F55-Z32-8PC | LHJK-M12-F55-Z32-10PC | |
外觀 |  |  |  | ||||
尺寸 | M12×68mm-(M12-4針) | M12×68mm-(M12-4針) | M12×72mm-(M12-4針) | ||||
感應距離 | 2.0mm±10% | 4.0mm±10% | 6.0mm±10% | 4.0mm±10% | 8.0mm±10% | 10mm±10% | |
安裝方式 | 埋入式(齊平) | 非埋入式(非齊平) | |||||
標準檢測物體 | 12*12*1mm(Fe) | 18*18*1mm(Fe) | 12*12*1mm(Fe) | 24*24*1mm(Fe) | 30*30*1mm(Fe) | ||
外殼材質 | 銅鍍鎳 | 銅鍍鎳 | |||||
是否帶LED | 黃色LED | 黃色LED | |||||
工作電壓 | 10-30VDC | 10-30VDC | |||||
連波 | ＜10% | ＜10% | |||||
無負載電流 | ＜10mA | ＜10mA | |||||
最大負載電流 | 150mA | 150mA | |||||
漏電流 | ＜0.01mA | ＜0.01mA | |||||
電壓降 | ＜1.5V | ＜1.5V | |||||
開關頻率 | 1.5KHz | 800Hz | 600Hz | 1KHz | 500Hz | 100Hz | |
響應時間 | 0.1ms | 0.2ms | 0.5ms | 0.2ms | 0.5ms | 1ms | |
開關遲滯 | ＜15%(Sr) | ＜15%(Sr) | |||||
重復精度 | ＜3.0%(Sr) | ＜5.0%(Sr) | ＜3.0%(Sr) | ＜5.0%(Sr) | |||
防護等級 | IP67 | IP67 | |||||
工作環境溫度 | -25°C~+70°C | -25°C~+70°C | |||||
溫度漂移 | ＜10%(Sr) | ＜10%(Sr) | |||||
電短路/過載流保護 | YES / 180mA | YES / 330mA | YES / 180mA | YES / 260mA | YES / 330mA | ||
感應面材質 | PBT | PBT | |||||
連接方式 | M12插頭，4針 | M12插頭，4針 | |||||
重量 | 約19.5g | 約19.3g | 約19.8g | ||||
型 號 | NPN常開 | LHJK-M12-68-M124-2NO | LHJK-M12-68-M124-4NO | LHJK-M12-68-M124-6NO | LHJK-M12-F68-M124-4NO | LHJK-M12-F72-M124-8NO | LHJK-M12-F72-M124-10NO |
NPN常閉 | LHJK-M12-68-M124-2NC | LHJK-M12-68-M124-4NC | LHJK-M12-68-M124-6NC | LHJK-M12-F68-M124-4NC | LHJK-M12-F72-M124-8NC | LHJK-M12-F72-M124-10NC | |
PNP常開 | LHJK-M12-68-M124-2PO | LHJK-M12-68-M124-4PO | LHJK-M12-68-M124-6PO | LHJK-M12-F68-M124-4PO | LHJK-M12-F72-M124-8PO | LHJK-M12-F72-M124-10PO | |
PNP常閉 | LHJK-M12-68-M124-2PC | LHJK-M12-68-M124-4PC | LHJK-M12-68-M124-6PC | LHJK-M12-F68-M124-4PC | LHJK-M12-F72-M124-8PC | LHJK-M12-F72-M124-10PC | |
▊產品尺寸圖
M12x35mm | M12x35mm | M12x45mm | M12x45mm | M12×50mm (M12-4針) |
 |  |  |  |  |
| M12×68mm-(M12-4針) | M12×72mm-(M12-4針) | M12×68mm-(M12-4針) | M12×68mm-(M12-4針 | M12×72mm-(M12-4針) |
 | |  |  |  |
▊產品選型說明
| ▊ | 應用場景 |

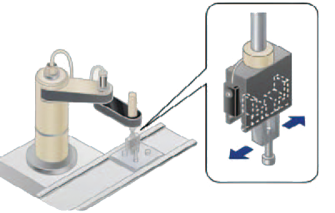

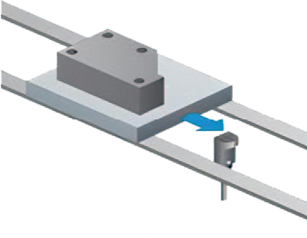

| 檢測磁帶上的螺絲 | 統計金屬工件數量 | 金屬托板的定位 | 確認鋁制托板通過 | 凸輪的檢測 | 機器人翅片夾頭的確認 |
 |  |  |  |  |  |
| ▊ | 接線圖 |

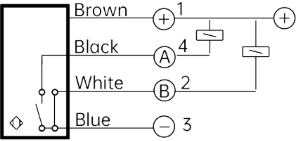

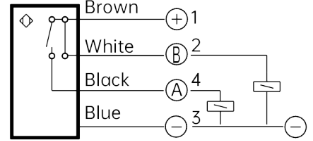

| DC NPN-N.0. | DC NPN-N.C. | DC PNP-N.O. | DC PNP-N.C. | DC NPN-N.O.& N.C. | DC PNP-N.O.&N.C. |
 |  |  |  |  |  |
